SF6微量水分測試儀又被稱為水分測定儀、水分儀、水分計、水分檢測儀、水分測量儀、水分分析儀。微量水分測試儀采用卡爾——菲休庫侖法，對不同物質進行微量水分測定，是一種最可靠的方法，本微量水分測定儀成功的應用了這一方法，並采用了微計算機控製，其分析速度快，精度高，液晶屏中文顯示，自動打印，雙CPU設計，空白電流自動扣除功能且有儀器故障自診，菜單選擇等功能，以達到更好的操作與使用，具有操作簡單，全自動的分析儀器。是絕緣油水分分析的最理想儀器。

SF6微量水分測試儀是依據國家電力行業標準DL/T506-2007《六氟化硫電氣設備中絕緣氣體濕度測量方法》，采用原裝進口高精度露點傳感器和最新數字電路控製技術而研發設計的，是測量SF6氣體中微量水分含量的高精度智能型儀器。

SF6微量水分測試儀采用智能化自校準技術，測量範圍寬，響應速度快，準確度高，線性好，測量曲線動態顯示。同時本儀器還帶有自動幹燥器，可大大縮短測量時間。

1.2用途

SF6微量水分測試儀適用於SF6氣體的露點值測量，對空氣、氮氣、惰性氣體以及任何不含腐蝕性氣體的露點值也可測量，尤其適用於電力、石化、冶金、環保、科研院所等部門，有著極高的性價比。

1.3性能特點

1. 高穩定性：在嚴重幹擾條件下，測量數據能穩定在±0.5℃範圍內，並具有卓越的長期穩定性，重複性好。

2. 高精度：采用原裝進口高性能露點傳感器和高速12位Σ－ΔAD模數轉換器，最高分辨力達到0.1℃，完全滿足實際測量要求。全量程內做到測量結果精確可靠，測量範圍寬，響應速度快，測量結果穩定可靠。

3. 智能化：開機自校準，傳感器探頭可自動校準零點，自動消除因零點漂移而引入的係統誤差，保證測量的準確性。

4. 多重保護：帶油汙過濾裝置，不受灰塵粒子和大多數化學物汙染的影響，可對傳感器抗油汙保護，極適合工業環境的使用。幹燥器可有效保護露點傳感器探頭，延長傳感器使用壽命。

5. 快速省氣：開機進入測量狀態後，露點值測定時間為3~5min。第一次需幹燥管道和傳感器，時間略長。

6. 功能強大：4.7寸真彩觸摸式液晶顯示器，全中文操作界麵。直接顯示露點值（℃）、微水值（uL/L）、日期及時間，動態顯示露點測量曲線。實時保存測量數據，最多可存儲100組測量數據。

7. 通信功能：RS232接口可與PC機串口相連，方便PC機對數據作進一步處理。

8. 使用方便：采用日本原裝進口自鎖接頭，插拔方便，安全可靠，無漏氣。靈敏的觸摸式按鍵方便操作，提高工作效率。內置大容量可充電鋰電池，體積小、重量輕，便於攜帶。

1.4技術指標

1. 測量範圍：露點值：－80 ℃～+20 ℃

微水值：0~19999uL/L

2. 測量精度：±0.5℃（－60℃～＋20℃）

±1.0℃（－80℃～－60℃）

3．分辨力：露點值：0.1℃

微水值：1uL/L

4．響應時間(+20℃,0.1Mpa): 63%需5s, 90%需45s(－60℃~＋20℃)

  63%需10s，90%需240s(＋20℃~－60℃)

5．采樣流量：0.6L/min±20%

6．壓力範圍：0~1.0 Mpa

7．使用溫度：－20℃～＋60℃

8．環境濕度：0～100％ RH

9．存儲溫度：－20℃～＋80℃

10．充電時間：4小時

11．整機尺寸：250×150×300mm3

12．整機重量：3.5kg

1.5麵板結構

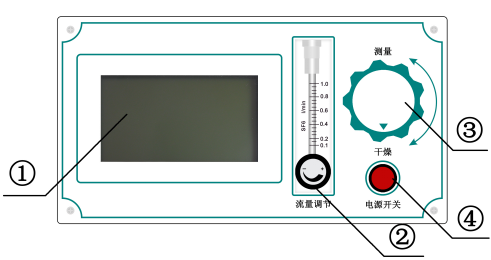

1．儀器前麵板布局圖如圖1所示。

圖1  前麵板布局圖

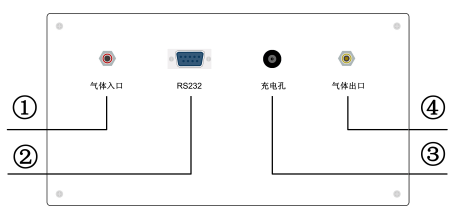

2．SF6微量水分測試儀後麵板布局圖如圖2所示。

圖2  後麵板布局圖

注意：同時按下兩側的支架調節按鈕，可以調節支架的角度。

1.6工作原理

當被測氣體進入傳感器采樣室，氣體中的微量水分被吸附到傳感器的微孔中，傳感器將這種變化轉換成電信號，通過微處理器加以處理，最後送到液晶屏上顯示。

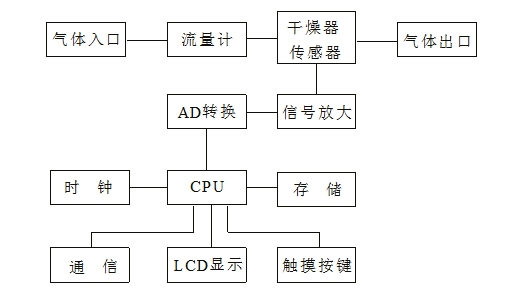

微水測量儀由氣路部分、傳感器部分、信號處理部分和液晶顯示輸出等部分組成。儀器測試原理圖如圖3。

圖3  測試原理圖
