多脈衝智能電纜故障測試儀用於檢測各種動力電纜的高阻泄漏故障、閃絡性故障、低阻接地和斷路故障。
由於多脈衝智能電纜故障測試儀采用目前國際上最先進的“多次脈衝法”技術，應用自主開發的測試技術和高頻高壓數據信號處理裝置，使其具有最好的電纜故障波形判斷能力和最簡單方便的操作係統。
多脈衝法的先進之處在於使現場測得的故障波形得到大大簡化，將複雜的高壓衝擊閃絡波形變成了非常容易判讀的類似於低壓脈衝法的短路故障波形。降低了對操作人員的技術要求和經驗要求。所以，大大提高了現場故障的判斷準確率。任何人都能方便、準確地判讀波形，標定故障距離，達到快速準確測試電纜故障的目的，使故障測試成功率得以大大提高，所有傳統電纜儀無法與之比擬。多脈衝智能電纜儀的整體技術可以和國外同類產品媲美，其性能價格比也大大優於國內外同類產品。
多脈衝智能電纜故障測試儀采用10吋真彩顯示觸摸屏幕，波形顯示特別清晰。由於采用清晰屏幕觸摸鍵，使得操作也十分簡單。多脈衝智能電纜儀也是本公司係列化電纜故障測試儀器的主要配套設備。
1.2性能特點
1. 適用於測量各種不同截麵、不同介質的各種電力電纜、高頻同軸電纜，市話電纜及兩根以上均勻鋪設的地埋電線等電纜的高低阻、短路、開路、斷路以及高阻泄漏和高阻閃絡性故障。
2. 在低壓脈衝狀態下，可自動完成故障距離的計算。
3. 可測35KV以下等級所有電纜的高、低阻故障，適應麵廣。
4. 采用了國際先進的“多脈衝法”測試技術，同時還具有傳統的衝擊高壓閃絡法和低壓脈衝法。
5. 多次脈衝模式時，任何高阻故障均呈現最簡單的類似於低壓脈衝短路故障特征的波形，極易判讀。
6. 具有方便的全中文菜單以及清晰屏幕觸摸鍵操作。
7. 檢測故障成功率、測試精度及測試方便程度優於國內其他檢測設備。
8. 超大液晶屏作為顯示終端，儀器具有強大的數據處理能力和友好的顯示界麵。
9. 具有極安全的采樣高壓保護措施。測試儀器在衝擊高壓環境中不會死機和損壞。
10. 具有屏幕拷貝功能，用於波形打印。
11. 按鍵定義簡單明了，操作簡單，可靠性高，測量方法簡單快速。
12. 內置電源，可在無電源環境測試電纜的開路及低阻短路故障。
13. 具有USB接口，可用移動硬盤進行數據拷貝。
14. 具有通用的網絡接口，可直接通過網絡進行數據遠程傳輸。
1.3 技術指標
1．測試方法：多脈衝法；衝擊高壓電流取樣法；低壓脈衝法
2．衝擊高壓：低於35KV
3．數據采樣速率: 120MHz、90MHz、60MHz、30MHz
4．測試距離：＞20Km
5．讀數分辨率：＜0.5m
6．係統測試精度＜50cm
7. 測試脈衝幅度：約400VP-P
8．多脈衝發送及故障反射信號的自動顯示，使得故障特征波形的表示極為簡單。所有的高阻故障波形僅有一種，即類似低壓脈衝法的短路故障波形
9．具有測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存於儀器內，供隨時調用觀察。可以儲存大量的現場測試波形
10．能將儀器在不同的工作狀態下測得的故障電纜波形同時顯示在屏幕上進行同屏對比和疊加對比。使得故障距離的判斷更加準確
11．內置電源：充滿電後可連續工作6小時，亦可外接交流電源工作
12．工作條件: 溫度-10℃～+45℃，相對濕度＜90%，大氣壓力750±30mmHg
1.4 儀器麵板及操作功能
1. 儀器正視圖

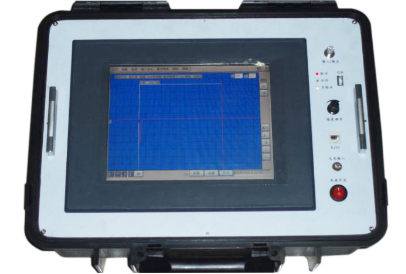

如圖一，有工作狀態指示燈，紅燈亮為低壓脈衝測量狀態，黃燈亮為衝閃測量狀態，藍燈亮為多脈衝測量狀態。有LCD彩色顯示屏、輸入/輸出接口、輸入信號幅度調節旋鈕、USB接口、網絡接口、充電輸入接口、電源開關。
圖一 多脈衝智能電纜故障測試儀正視圖

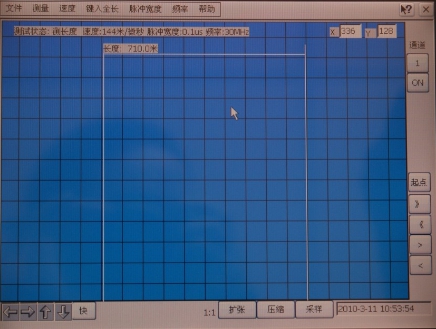

圖二 多脈衝智能電纜故障測試儀開機界麵
2. 按鍵功能介紹
1、↑鍵有如下功能：選中的波形可向上移動
2、↓鍵有如下功能：選中的波形可向下移動
3、←鍵有如下功能：選中的波形可向左移動
4、→鍵有如下功能：選中的波形可向右移動
5、擴展鍵有如下功能：選中的波形可按比例放大
6、壓縮鍵有如下功能：選中的波形可比例縮小
7、起點，終點鍵有如下功能：按此鍵，起點和終點循環顯示，若顯示起點，則按≤鍵，≥鍵，＜鍵，＞鍵移動的是起點光標，若顯示終點，則按≤鍵，≥鍵，＜鍵，＞鍵移動的是終點光標。
8、采樣鍵有如下功能：向下位機發送命令，等待下位機回傳有效測量數據。
9、≤鍵有如下功能：光標快速左移，不論在起點或終點狀態，自動計算測量結果。
10、≥鍵有如下功能：光標快速右移，不論在起點或終點狀態，自動計算測量結果。
11、＜鍵有如下功能：光標左移一線，不論在起點或終點狀態，自動計算測量結果。
12、＞鍵有如下功能：光標右移一線，在起點鍵按後，有自動計算測量結果。
13、通道選擇：儀器設有6個通道進行采樣和顯示波形，按通道的數字鍵可循環選擇當前的工作通道，6個通道采樣的波形可同時顯示到屏幕上，也可關斷不需要的通道。沒有進行多脈衝測量時，隻有6個通道可選擇。
