1.儀器現場測試接線
測試開始前，將測量端的線路引下線可靠接入大地，並將麵板左上角的儀器接地端子可靠接入大地，然後分別將電源輸出信號地N和電壓輸入信號地UN分別可靠接入大地，將測試電源輸出端子A、B、C連接到線路測量引下線儀器電源側，最後將電壓測量端子UA、UB、UC接入線路引下線線路側，如圖5-1，儀器測試接線完成後，再打開線路引下線的接地，以保證設備和操作人員安全。
儀器測試采用四極法原理，被測線路需要電流引下線3根，電壓引下線3根，電流測試線位於測試電源側，電壓引下線位於線路側，以消除測量端的測試線和接觸電阻的影響。如果測試引下線隻引出3個端子，盡量用截麵積足夠大的導線，並保證與線路測量端可靠連接，避免引入較大的接線誤差。
儀器測試接線極為簡捷，隻需一次接入上述測試線，通過儀器自動控製測量方式和被測線路對端接線方式配合，即可完成所有序參數測量，大大提高測試效率和操作安全性。零序測試時，儀器內部已經將A、B、C三相短接輸出。但電壓測試通道會測試到引線電阻，導致引起額外的誤差。 如果線路很短，為確保測試準確度，零序阻抗測試時，請嚴格按照接線圖接線。儀器內部已經將N、UN、左上角的儀器接地端等三個柱子可靠連接，現場接線時可以隻連接左上角的儀器接地端到大地就可以了。
2.正序參數測試接線及對端操作
在正序電容（正序開路）測試中，被測線路對端（相對於測量端）開路，將儀器電源輸出引至被測線路測量端外側電流引下線，電壓測量輸入端接至電壓引下線，三相、兩相、單相回路的測試接線如圖5-1所示。
圖5-1 正序電容測試接線及對端操作示意圖
進行正序阻抗（正序短路）測試時，將對端短接接地，如圖5-2。實際測量中，由於儀器測試電源三相平衡度較高，對端完全可以接地，不會引入超過精度要求的測量誤差。這樣，可以與零序阻抗測試時的對端狀況保持一致，簡化對端操作，提高工作效率。
三相回路 兩相回路
單相回路
圖5-2 正序阻抗測試接線及對端操作示意圖
3.零序參數測試接線及對端操作

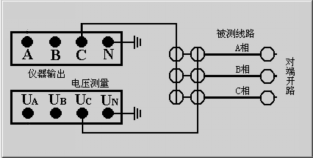

在零序電容（零序開路）測試中，通過儀器內部的控製回路切換測試信號連接方式，實際的測試接線相當於圖5-3所示的連接關係。零序電容測試中，測量端三相短接，儀器隻輸出一相測試電源到被測線路。對端保持三相開路狀態，不影響測試準確度，與正序電容狀態一致，可以簡化對端操作，提高工作效率。

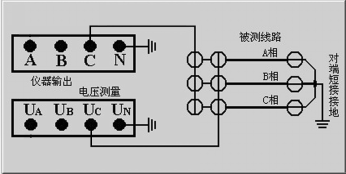

零序阻抗（零序短路）測試時，將對端線路短接，並可靠接至大地，如圖5-4所示，其餘信號引線與零序電容測量時保持一致。
圖5-4 零序阻抗測試實際接線連接關係示意圖
4.互感測試接線及對端操作

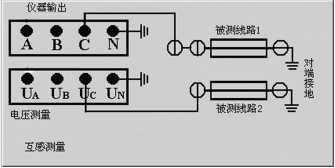

測試兩條輸電線路間的互感時，被測線路測量端和對端三相分別短接，對端接大地，將儀器輸出C和電壓測量端子UC分別接入被測線路1的測試引下線，被測線路2的測量端引下線接入麵板互感測量端子UH（UC），端子UL（UN）接大地，如圖5-5所示。
圖5-5互感測試接線示意圖
5.耦合電容測試接線及對端操作

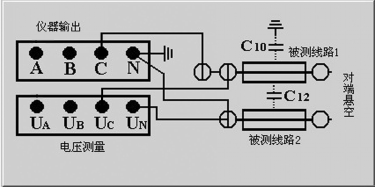

測試兩條輸電線路間的耦合電容時，被測線路1，2的測量端和對端三相分別短接，對端不接地，被測線路1的電流引下線接至儀器輸出端C，電壓引下線接至電壓測量端UC，被測線路2的首端分別接至UN和N端，N端接大地，如圖5-6。
圖5-6的電路實際上測量的是線路1、2之間的耦合電容和被測線路1的零序電容之和，所以進行耦合電容測試前應先測量被測線路1的零序電容。
圖5-6 耦合電容測試接線示意圖
2.2 儀器軟件操作說明
輸電線路異頻參數測試係統以DSP為內核，采用320×240 液晶顯示器，旋轉鼠標操作控製，界麵設計簡潔，現場操作方便。儀器可以保存2048組測試數據，配置一個USB接口，可以將測試數據通過U盤導出到PC機數據分析管理軟件係統；麵板微型打印機現場直接打印測試數據，方便快捷。
1.係統軟件啟動

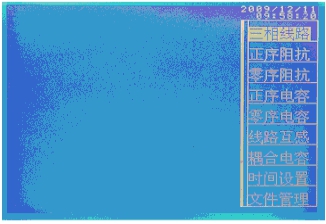

儀器電源打開後，進入主界麵，如圖6-1所示。檢查好測試接線後，選擇界麵上提示的按鈕，進行相應的測試。
圖6-1 係統軟件啟動界麵（主界麵）
2.參數測試
2.1 測試界麵介紹
在主界麵中，旋轉鼠標到“正序阻抗”功能為反白顯示，按壓鼠標，彈出圖6-2對話框。

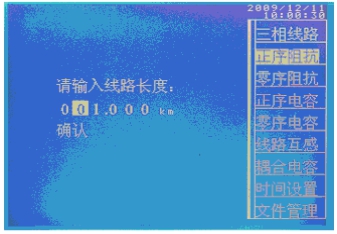

圖6-2 輸入線路長度菜單
此時提示操作者輸入線路長度，默認長度是1km。請輸入此參數，便於儀器在數據保存、打印等過程能正確輸出每公裏的測試參數。點擊“確認”後，出現6-3的幹擾測試界麵。
圖6-3 50Hz幹擾測試界麵
圖6-4 47.5Hz測試界麵
幹擾信號測試完成後，顯示幹擾信號的值，並判斷幹擾信號是否超標，如果超標，儀器將退出測試流程。反之，進入47.5Hz的測試流程，如圖6-4所示。程序設定為接入測試電源後（抑製後）的幹擾電壓＜250V，幹擾電流＜40A。47.5Hz，試驗完成後，儀器立即轉入52.5Hz的試驗流程，如圖6-5所示。
圖6-5 52.5Hz測試界麵

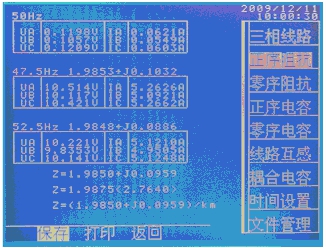

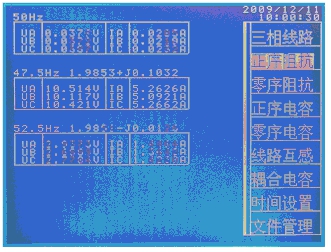

兩個頻率的試驗完成後，進入降壓過程，投入保護，顯示最終的測試結果。同時，彈出“保存”、“打印”和“退出”菜單。如圖6-6所示。
圖6-6 測試完成後的菜單

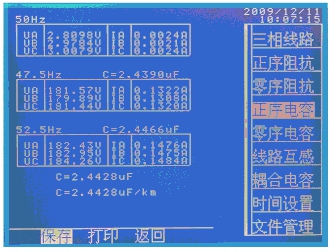

顯示的測試結果有三行。第一行是測試的總阻抗；第二行是總阻抗的模和角度；第三行是每公裏阻抗。電容測試完成後的現實界麵如圖6-7所示。第一行顯示測試的總電容值，第二行顯示每公裏電容值。
圖6-7 試驗結果顯示
以上介紹的是正序阻抗的測試操作及試驗流程，其它項目除了接線有差異外，操作和試驗流程類同。
2.2 時間設置

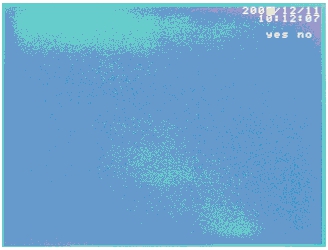

儀器的數據記錄依賴時間作為數據標簽。因此正確地設置時間十分必要。設置時間的界麵如圖6-8所示。
第一行顯示的是日期，如：2009/11/08，表示的是2009年11月8日。第二行顯示的是時間，如：14:38:54，表示的是當前時間為14點38分54秒。
鼠標操作方法：旋轉鼠標（不按壓）移動光標，按壓鼠標（不能彈起）的同時旋轉鼠標，改變當前光標位置的數值。
輸入完成後，選擇“yes”保存設置後返回，選擇“no”不保存設置返回。
圖6-8 時間設置菜單
2.3 文件管理
文件管理有“打開”、“刪除”、“導出”等三個功能菜單。
打開：打開保存好的數據記錄，進行查看、打印。
刪除：整盤刪除存儲記錄，刪除已經導出的無用數據，便於檢索過程的簡潔明朗。
刪除前請確認數據已經成功導入到上位計算機。導出：將保存好的數據記錄複製到U盤。

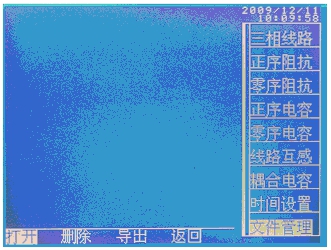

圖6-9 文件管理菜單
2.3.1打開文件
在6-9的菜單下，點擊“打開”，將彈出6-10的檢索文件界麵。
圖6-10 文件檢索界麵
每次進入此菜單，儀器顯示的都是最後一條數據記錄。點擊“向前”搜索當前記錄的前一條記錄；同理，點擊“向後”搜索當前記錄的後一條記錄；每條記錄顯示的內容有：數據類型、數據標識（時間標簽），簡單的測試結果。
圖中第三行的“25/25”，表示總的記錄數是25個，當前的記錄是第25個。
選擇“打印”，將打印出與測試流程完全相同的測試數據。
2.3.2 刪除文件

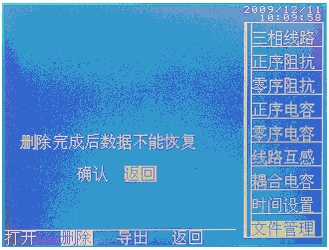

點擊“刪除”功能，儀器彈出如圖6-11所示的交互界麵，以免誤操作。
圖6-11 刪除文件界麵
2.3.3 文件導出

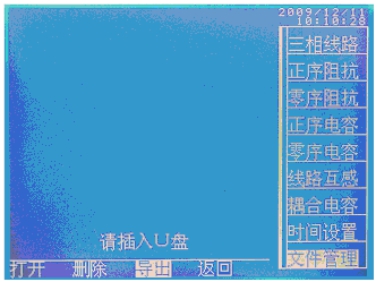

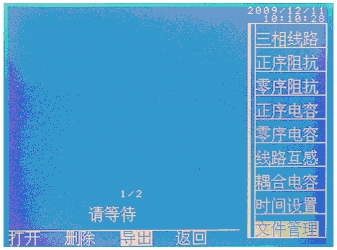

點擊“導出”，如果沒有插入U盤，顯示如圖6-12的提示界麵。反之，進入如圖6-13的操作界麵。
圖6-12 文件導出菜單1
圖6-13 文件導出菜單2
點擊“返回”，儀器回到主菜單。菜單的第一行用於設置線路類型，電力係統一般為三相，鐵路係統一般為二相。每按壓一次，“三相”和“二相”輪流變化顯示。測試以前務必保證此設置項正確。開機默認為“三相”。至此，儀器的操作菜單全部介紹完成。
