使用方法

    按下 ON-OFF 按鈕，旋轉功能量程開關正確選擇測試參數及量限。

1. 測量交流電壓

將功能量程開關撥至參數 U1 對應的 500V 量限，將被測電壓從 U1 插孔輸入即可進行測量。若測量值小於200V，可直接旋轉開關至 U1 對應的 200V 量限測量，以提高測量準確性。

兩通道具有完全相同的電壓測試特性，故亦可將開關撥至參數 U2 對應的量限，將被測電壓從U2 插孔輸入進行測量。

2. 測量交流電流

將旋轉開關撥至參數 I1 對應的10A量限，將標號為I1的鉗形電流互感器副邊引出線插頭插入I1插孔，鉗口卡在被測線路上即可進行測量。同樣，若測量值小於2A，可直接旋轉開關至 I1對應的 2A 量限測量，提高測量準確性。

測量電流時，亦可將旋轉開關撥至參數 I2 對應的量限，將標號為I2的測量鉗接入 I2 插孔，其鉗口卡在被測線路上進行測量。

3. 測量兩電壓之間的相位角

    測 U2 滯後U1 的相位角時，將開關撥至參數 U1U2。測量過程中可隨時順時針旋轉開關至參數U1各量限，測量U1輸入電壓，或逆時針旋轉開關至參數U2各量限，測量 U2 輸入電壓。

    注意：測相時電壓輸入插孔旁邊符號U1、U2及鉗形電流互感器紅色“ * ”符號為相位同名端。

4. 測量兩電流之間的相位角

    測 I2 滯後 I1 的相位角時，將開關撥至參數 I1I2。同樣測量過程中可隨時順時針旋轉開關至參數 I1 各最限，測量 I1 輸入電流，或逆時針旋轉開關至參數 I2 各量限，測量 I2 輸入電流。

5. 測量電壓與電流之間的相位角

將電壓從U1輸入，用I2測量鉗將電流從 I2 輸入，開關旋轉至參數U1I2 位置，測量電流滯後電壓的角度。測試過程中可隨時順時針旋轉開關至參數 I2 各量限測量電流，或逆時針旋轉開關至參數 U1 各量限測量電壓。

也可將電壓從 U2 輸入，用I1測量鉗將電流從 I1 輸入,開關旋轉至參數 I1U2 位置,測量電壓滯後電流的角度。同樣測量過程中可隨時旋轉開關，測量 I1 或 U2 之值。

6. 三相三線配電係統相序判別

    旋轉開關置U1U2位置。將三相三線係統的A相接入U1插孔，B相同時接入與U1對應的±插孔及與U2對應的±插孔，C相接入U2插孔。若此時測得相位值為300°左右，則被測係統為正相序；若測得相位為60°左右，則被測係統為負相序。

    換一種測量方式，將A相接入U1插孔，B相同時接入與U1對應的±插孔及U2插孔，C相接入與U2對應的±插孔。這時若測得的相位值為120°，則為正相序；若測得的相位值為240°，則為負相序。

7. 三相四線係統相序判別

    旋轉開關置U1U2位置。將A相接U1插孔，B相接U2插孔，零線同時接入兩輸入回路的±插孔。若相位顯示為120°左右，則為正相序；若相位顯示為240°左右，則為負相序。

8. 感性、容性負載判別

    旋轉開關置U1I2位置。將負載電壓接入U1輸入端，負載電流經測量鉗接入I2插孔。若相位顯示在0°～90°範圍，則被測負載為感性；若相位顯示在270°～360°範圍，則被測負載為容性。

2.2 顯示屏角度選擇

    若需改變顯示屏角度，可用手指按壓顯示屏上方的鎖扣鈕，並翻出顯示屏，使其轉到最適宜觀察的角度。

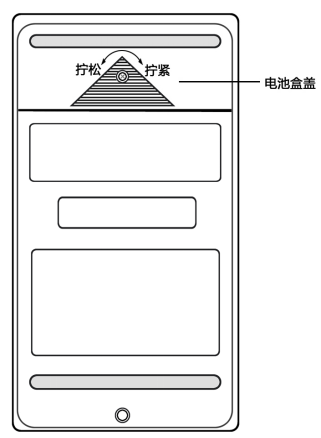

2.3 電池更換

    當儀表液晶屏上出現欠電指示符號時，說明電池電量不足，此時應更換電池。

    更換電池時，必須斷開輸入信號，關閉電源。將後蓋螺釘旋出，取下後蓋後即可更換9V專用電池。

第三章  注意事項及其他

3.1 警告

1. 不得在輸入被測電壓時在表殼上拔插電壓、電流測試線，不得用手觸及輸入插孔表麵，以免觸電！

2. 測量電壓不得高於500V。

3. 儀表後蓋未固定好時切勿使用。

4. 請勿隨便改動、調整內部電路。
