在線監測原理

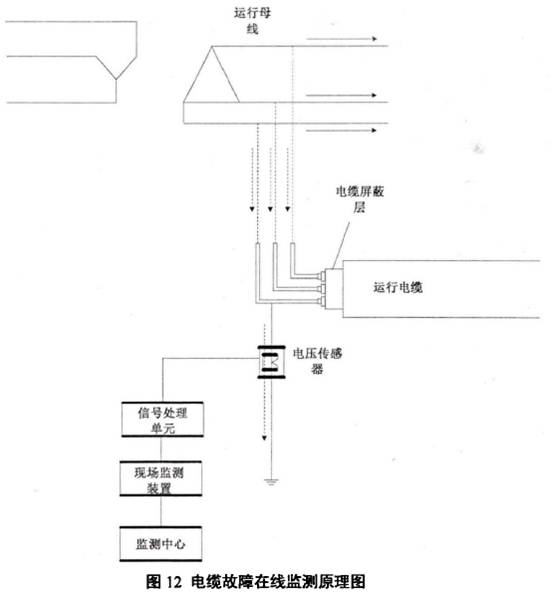

  由於礦井下供電係統的特殊性一中性點不接地或經消弧線圈接地,導致在發生故障後供電係統還會持續運行,這非常有可能導致嚴重的後果,所以,必須及時定位井下電纜故障點的位置從而消除故障,本文設計了電纜故障在線監測係統,檢測原理圖如圖12所示.

在線監測係統

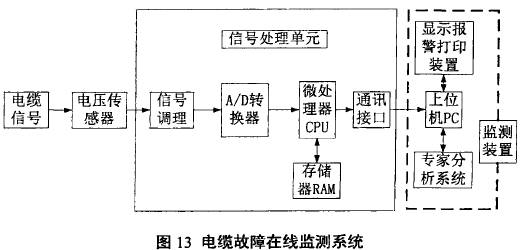

  檢測係統由以下三部分組成:電壓傳感器、信號處理單元、現場監測裝置。如圖13所示。

  電壓傳感器：獲取電纜中的電壓信號。

  信號處理單元：將電壓傳感器傳送來的電壓信號通過A/D轉換器進行模數轉換，再通過RAW存儲器進行存儲，並通過CPU進行計算分析，將分析得到故障信息發送到現場監測裝置。

  現場監測裝置：監測接收到的信息，並對其進行分析判斷。如果判斷出其是故障信息，那麽報警裝置就會發出報警信號，讓工作人員立馬就能知道有故障發生了，但是隻知道有故障發生還不夠，還應該能知道是什麽地方發生了故障，這樣才能快速定位並消除故障，所以監測裝置還會顯示出到底是哪一根電纜出現了故障，並且會顯示故障信息波形，這對快速判斷故障點至關重要，然後，工作然預案就可以通過顯示出的這些信息確定故障位置。該係統同時支持交流斷電自動切換到直流的功能，並且能夠連續工作在4h及以上。

在線監測流程圖

  監測裝置的核心就是向智能電子設備中嵌入相關算法從而自動完成數據的計算。

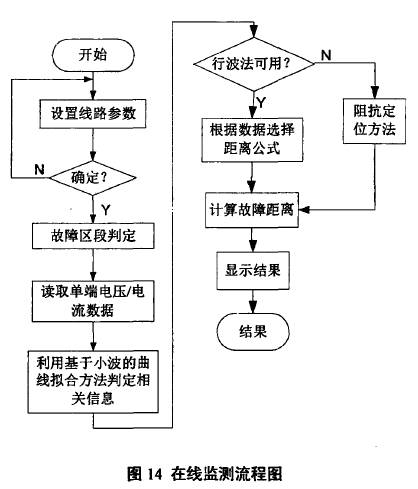

  在線監測係統，就是利用這種智能電子設備來完成故障點的定位。在此監測係統中嵌入的定位算法包括：基於小波的取現擬合算法和單端阻抗一行波組合算法，然後將這些算法嵌入到智能電子設備中，設備就能夠自動監測到係統的狀態，讀取到故障時的電流、電壓值等，通過計算就可以得出故障距離。在線監測方法流程如圖14所示。
