接地電阻測試儀測試原理

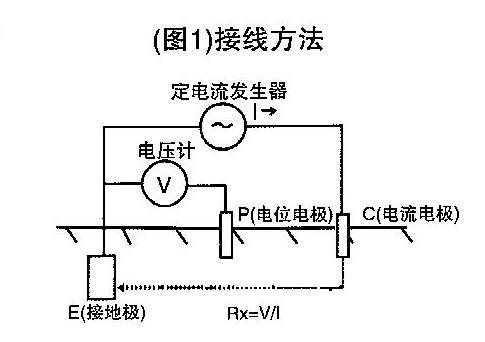

采用電位下降法測量接地電阻值。電位下降法是指在測試對象E（接地極）和C（電流電極）間有交流額定電流l，求E和P（電壓電極）的電位差V後求接地電阻值Rx的方法：Rx=V/I。

2。精密測量
(1)輔助接地棒的插入和配線
     從被測物開始，每隔5~1 0米分別將P，C端口用輔助接地棒成一直線深插入地麵，將測試探棒（綠，黃，紅）從儀器E，P，C端口開始按被測物，輔助接地棒P，輔助接地棒C的順序連接。
   注1）請盡可能將輔助接地棒插入潮濕泥土中，若需插入幹燥泥土，石子地或沙地中時，請將輔助接地棒的插入部分用水淋濕，使泥土保持濕潤。
   注2)若在混凝土上測量，請將輔助接地棒平．放後淋水或將濕毛巾等置於輔助接地棒上。

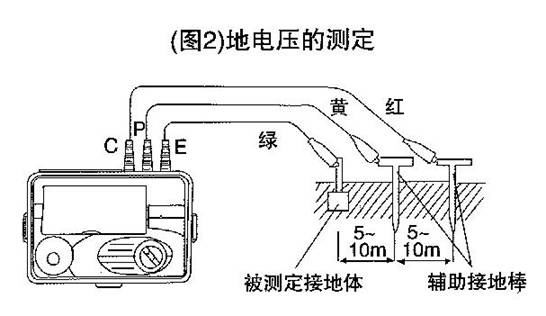

(2)地電壓測量
  在(1)狀態中，將量程開關設置為EARTH VOLTAGE（地電壓）。若顯示電壓則表示存在地電壓，請確認電壓值在10V以下。若電壓值超過10V，可能導致接地電阻測量值產生較大誤差。請切斷被測物電源，待地電壓降低後測量接地電阻。
（3）精密測量
  先調整至×1 00Ω量程（最大量程），按下測試開關。LED亮燈表示處於測試中，接地電阻值低時，請按順序切換至x10Ω,l Ω。
3、簡易測量《B種和D種》
  在大廈、醫院等地麵為混凝土的構造而無法獲得輔助接地的情況下，輔助接地極上不使用輔助接地棒的方法。
  測試條件
(1)必須要了解輔助接地極的電阻值。
(2)輔助接地極的電阻值與被測試極的電阻值相比，數值極低可忽略不計。
(3)鋪設的水管等的接地電阻非常低。
 測試方法
(1)如（圖3），E端口接被測試極、P端口接水管等。
(2)對1項的(2)、(3)事項確認後，按下本儀器的簡易測試按鈕。
(3)儀器的顯示(Re)，表示被測試極的電阻值(Rx)與輔助接地極的電阻值( re)的和
(4)被測試極的電阻值(Rx）可由下列算式求得Rx=Re-re。

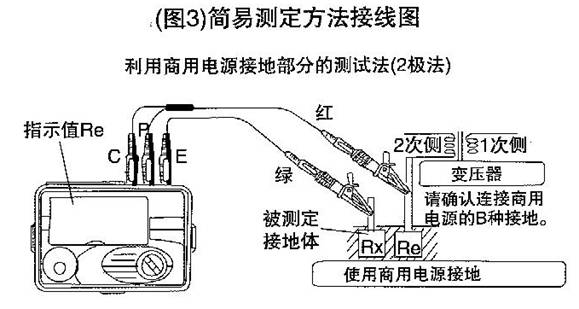

（圖3）簡易測定方法接線圖
利用商用電源接地部分的測試法（2極法）

4、測試結果的優勢

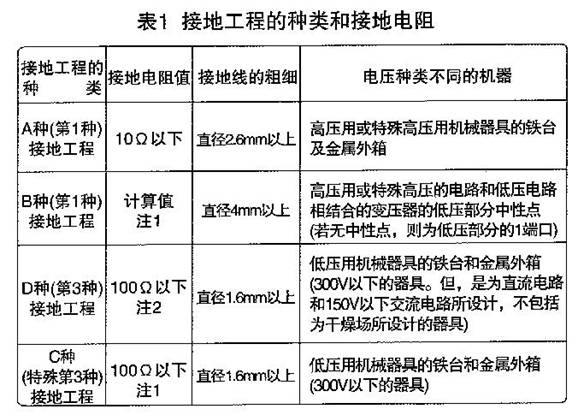

   電氣設備技術標準中，如（表1）所示，對接地工程的種類和接地電阻有規定，必須保持該數值。

注1 與變壓器的高壓部分或特殊高壓部分的電路的1線接地電流的安培數除以150(由於變壓器高壓部的電路是混合的．當低壓電路的對地電壓超過150V，2秒內自動設置高壓電路的遮斷裝置的情況下為300)後計算出的數值相等的Ω數以下。
注2：低壓電路中以電流動作設置額定感度電流100mA以下，工作時間0.5秒以內的漏電遮斷器時，建議在500Ω以下。
