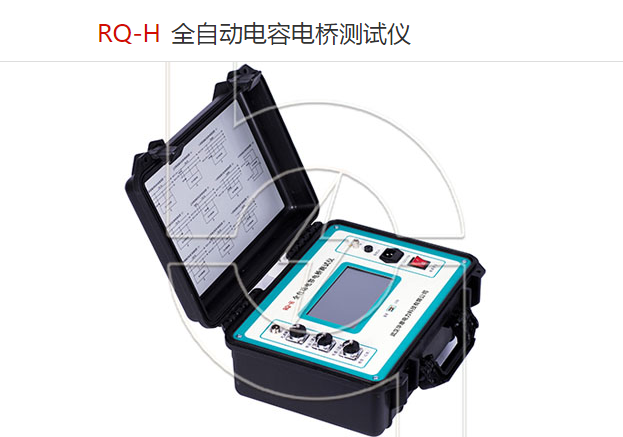

丝瓜视频色版安卓電力是一家專業研發生產全自動電容電橋測試儀的廠家，本公司生產的全自動電容電橋測試儀在行業內都廣受好評，以打造最具權威的“全自動電容電橋測試儀“高壓設備供應商而努力。

  一．產品簡介：

  電容電橋測試儀主要是對無功補償裝置的高壓並聯電容組，以及電抗器的測量，其測量依據，符合SJ-255-10300電容測量儀國家標準。針對變電站現場高壓並聯電容器組測量時存在的問題而專門研製，它主要解決了以下問題：

  1. 現場測量電容器不需拆除連接線，減化試驗過程、有效提高工作效率、避免損害電力設備；

  2. 大容量數據存儲和USB通信，不需現場抄寫數據，確保了測量數據完整。

  3. 完整參數測量，極易判別電容器的品質變化，及器件間連接導體故障；

二、測量儀器特點

  1． 本儀器采用了先進的測量原理與四端測量技術，可以精確測量、測試重複性能好；

  2． 電流自動分段補償，使全量程電流線性化，提高了儀器測量精度；

  3． 新一代USB通信功能簡化與PC機連接，方便於測量數據傳輸和管理；

  4． 本儀器有電流過載保護功能，防止電流過大損壞儀器或者設備。

  5． 波形和測量數據同時顯示，使測試過程更直觀；

  6． 大屏幕液晶顯示屏（320X240點陣），漢字菜單提示操作；

  7． 液晶屏幕自帶觸屏按鍵，使操作直觀、簡單；

三、等效方式

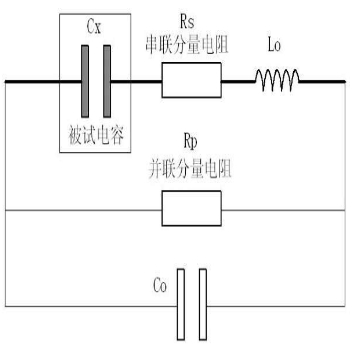

RC內部串、並等效電路圖

  圖中，Cx 為實際電容量，Rs 為引線電阻，Lo 為引線電感，Rp 為極間絕緣電阻，Co 為極間分布電容，實際電感、電容、電阻並非理想的電抗或電阻元件，而是以串聯或並聯形式呈現為一個複阻抗元件，本儀器根據串聯或並聯等效電路來計算其所需值，不同等效電路將得到不同的結果，其不同性取決於不同的元件。一般對於低值阻抗元件（基本是高值電容和低值電感）用串聯等效電路。使用並聯等效電路。根據現場實際使用情況隻有兩種，（1）測試器件內部品質變化，選擇等效方式為“並聯等效”; (2) 測試器件外部連接導線電阻變化，選擇等效方式為“串聯等效”。
