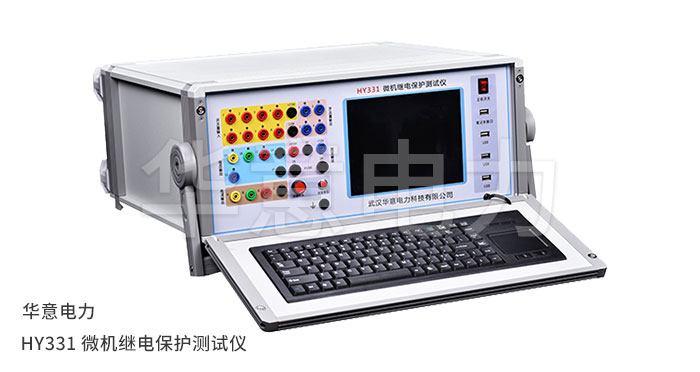

丝瓜视频色版安卓電力微機繼電保護測試儀主回路原理詳解
發布時間：2019-04-10 16:43:16
瀏覽次數：5405
輸入的AC220V電源經保險通過輸出控製繼電器K1進入雙碳刷調壓器T1輸入端，通過T1大旋鈕調節的電量進入隔離變壓器T2（兼職升流器），升流器分三個抽頭輸出，一個抽頭為AC0-250V輸出，額定電流為3A；該抽頭輸出電壓經整流濾波後可輸出0-350V直流電壓；
第二個抽為15V（10A）該抽頭一路經傳感器通過繼電器控製輸出0-10A交流電流，一路經電阻輸出0-500mA交流電流，一路經繼電器轉換可輸出0-10A或0-500mA直流電流；
第三個抽頭為10V（100A）大電流端，該抽頭穿過傳感器一次側直接輸出100A電流，該回路帶負載能力較產品相冊(8張)強，但輸出稍有過載，不能長時間處於大電流狀態下。
