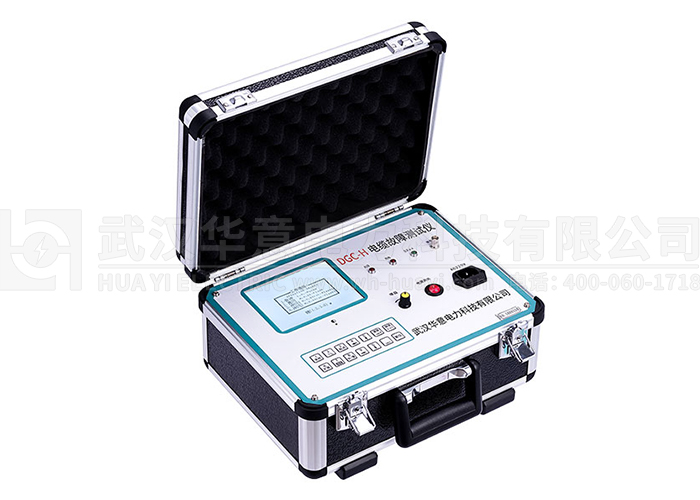

1、電纜故障測試步驟

（1）在測定電纜故障之間，測試人員除掌握本機性能與操作方法之外，必須首先確定電纜故障的性質，以便采用適當的工作方法與測試方法。首先用兆歐表或萬用表在電纜一端測量各相對地及相之間的絕緣電阻，根據阻值高低確定是低阻短路或斷線開路，或者是高阻閃絡性故障。

（2）當阻值低於100歐姆為低阻故障，0～幾十歐為短路故

障，阻值極高到無限大為開路或斷線故障。是否斷線，還可以將電纜終端相連萬能用表在始端測量被短路接兩相的阻值加以確認。此類故障可用低脈衝法直接測定。

（3）當阻值很高（數百兆和千兆）且在做高壓試驗時有瞬間放電現象，此類故障一般稱為閃絡性故障，可采用直流高壓閃測法確定。

（4）高阻故障阻值高於低阻故障，可在做高壓實驗時用直流高壓閃測法確定。

（5）按一定方式粗略測試之後再進行確定點，必要時需找電纜路徑，丈量電纜長度或距離。

2、低壓脈衝測試法

低壓脈衝測試法具有操作簡單、波形易於識別、準確度高等特點。對於短路、低阻、斷線故障用此法測試，可直接確定故障距離。即使無此類故障，一般高壓閃絡測試前，也可以低壓脈衝法測電纜全長或速度，與閃絡測試波形比較，通常會利於波形分析，達到快速確定故障點目的。

2.1低壓脈衝測試基本原理

測量電纜故障時，電纜可視為一條均勻分布的傳輸線，在電纜一端加脈衝電壓，則此脈衝按一定的速度（決定於電纜介質電常數和導磁係數）沿線傳輸，當脈衝遇到故障點（或阻抗不均勻點）就會發生反射，用閃測儀記錄下發送脈衝和反射脈衝之間的傳輸時間△T，則可按已知的傳輸速度V來計算出故障的距離Lx，Lx=V·△T/2，

     測全長則可利用終端反射脈衝：L=V·T/2

    同樣已知全長可測出傳輸速度：V=2L/T

2.2低壓脈衝測試法測全長

    測全長操作步驟如下：開機（上電複位）→複位（主菜單）→鍵1（工作選擇菜單）→鍵1（脈衝菜單）→鍵1（測全長）

2.3低壓脈衝測試法測速度

測電波在電纜中傳輸速度時，必須知道電纜全長。操作方法如下：開機（上電複位）→複位（主菜單）→鍵1（工作選擇菜單）→鍵1（脈衝菜單）→鍵3（測速度），然後按圖11接線，鍵入全長值並回車。采樣波形、定光標方法與測全長時相同，當分別定光標起點、終點後，屏幕左上角將顯示測試速度值。

2.4低壓脈衝測試法測故障

   脈衝法測故障與測全長的測試原理相同，操作方法也基本相同。當脈衝菜單出現時，可選鍵1（測全長），也可選鍵2（測故障）。接線方法與圖11相同，電纜連接與被測電纜故障全長相同，其它操作方法也與測全長相同。

定光標時，發射正脈衝上升沿與基線交點定為起點，反射負脈衝下降沿與基線交點出定為終點。如果是斷線故障，測試波形，定光標方法與測全長時相同。

3、衝擊高壓閃測法（衝閃法）

3.1衝閃法基本原理

衝閃法適用於測試高阻泄漏性故障，對其他類型高低阻故障也可用衝閃法測試。測試方法是通過球間隙給電纜施加衝擊電壓，使故障點擊穿放電，而產生反射電壓（或者電流），由儀器記錄這一瞬間狀態的過程，通過波形分析來測定故障點的位置。它是測高阻及閃絡性故障的主要方法。同樣取樣方式也分電壓取樣和電流取樣，當然細分還可分為高端和低端電壓取樣，電感與電阻取樣，始端與終端取樣等。由於低端電流取樣接線簡便、可靠安全、波形易於識別，所以電流取樣法非常具有實用價值。

3.2電流取樣衝閃法

衝閃法操作方法如下：開機（上電複位）→複位（主菜單）→鍵1（工作選擇菜單）→鍵3（衝閃1）.根據工作選擇菜單提示，衝閃分為：衝閃1和衝閃2兩種方式。其中衝閃1是正脈衝觸發方式（如電流取樣），衝閃2是負脈衝觸發方式（如高端電壓取樣）。按推薦選用電流取樣方式，所以按鍵3進入衝閃1工作模式。

4、高壓閃絡測試注意事項

    高壓閃絡測試時電壓高達數萬伏，因此操作中必須按高壓操作規程進行，還要特別注意以下幾項：

（1）高壓閃絡測試時，高壓試驗設備應由專業人員操作，儀器接線，測試中在改變接線、調整球隙間距時務必斷電，並對電容器和電纜充分放電，再與地線搭接。

（2）測試前，應先對故障電纜加壓放電，確保各連接線點無放電現象，所加電壓已使故障點發生閃絡放電，然後開始投入儀器測試。

（3）正確接地，即將高壓變壓器（T2）高壓尾、操作箱（T1）地線、電流取樣器平行放置於電容地和電纜鎧裝（地線）連線旁邊。所有連接點不能出現打火現象，以確保測試成功及設備、人身安全。

（4）測試中閃測儀避免使用交流電源。

（5）高壓閃絡法測試完畢後，必須反複對電容器及電纜放電，方可用低壓脈衝法重新對電纜進行測試操作。
