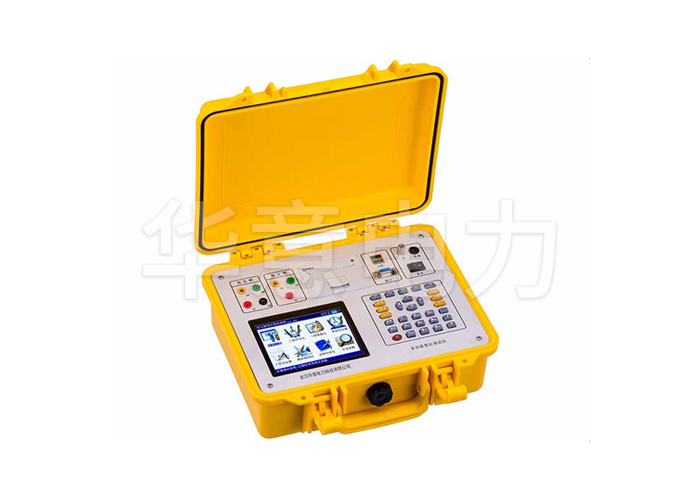

該多功能變比測試儀是針對電力係統的三相變壓器、特別是Z型繞組變壓器、整流變壓器和鐵路電氣係統的斯科特、逆斯科特、平衡變壓器設計的。多功能變比測試儀輸入單相電源，由內部功率模塊產生三相電源或二相電源，輸出到變壓器的高壓側，然後高壓低壓同時采樣，最後計算出組別、變比、誤差、相位差。多功能變比測試儀采用大屏幕液晶顯示，全中文菜單及漢字打印輸出。儀器內置使用說明書，可隨時查閱。儀器可以通過USB口直接由上位機進行控製,完成設置測量上傳數據保存打印等操作。儀器操作十分方便，是電力係統、變壓器生產廠家和鐵路電氣係統理想的變壓器變比組別極性測試儀。

多功能變比測試儀功能特點：

1、真正三相測試：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小於0.1%、對稱度優於0.05%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。

2、功能強大：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角，一次完成測量AB、BC、CA三相的變比值、相角值、誤差、分接位置、分接值等參數，可自動識別組號。

3、相角測量功能：準確測量高、低壓側之間的相位角，可以對非整點的變壓器進行變比和角度的測量。

4、六角圖顯示功能：測試結果以數字和六角矢量圖顯示，直觀的看出變壓器連接組別情況。

5、盲測功能：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。完全可以對沒有銘牌的變壓器進行變比和組號的測量。

6、分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比隻需輸入一次，不必反複輸入就能計算出各分接位置的變比誤差。

7、同時具有匝數比測量和運行電壓變比測量兩種功能，運行變比能更真實的反映變壓器在實際運行的情況下，電壓變比的實際數值。

8、抗振性好：軍品接插件的使用增強了抗振性能。

9、 采用5.6寸高清真彩液晶屏，顯示數據效果和矢量圖效果直觀細膩。

10、 本儀器所用的測試源是數字合成的標準正弦數字源，失真度小於0.1%，不受工作電源質量的影響。

11、攜帶方便：體積小，重量輕。

12、可選裝高容量鋰離子充電電池，現場無需任何電源即可完成測試工作，一次充滿可以連續進行800次以上的測量。
