差動試驗單元根據微機型或集成電路型變壓器、發電機以及電動機差動保護的特點進行設計，用於自動測試其比率製動特性、諧波製動特性以及動作時間特性等。

與 “差動繼電器製動特性測試”不同，本模塊不是直接給繼電器加上動作電流和製動電流進行試驗，而是模擬變壓器原方電流和付方電流加至差動保護裝置，由保護組合出動作電流和製動電流進行試驗。

l 自動搜索比例製動特性曲線和諧波製動特性曲線

l 任意設置定點進行比例製動測試和諧波製動測試，可以測試動作時間

l 以預先繪出比例製動和諧波製動特性理論曲線及誤差範圍

l 設置多種比例製動和諧波製動的製動電流和動作電流算法

l TA的二次電流校正可以為高側調整、低側調整或外部接線調整（此時軟件中選擇“不調整”）

l 諧波製動可以選2～7次諧波

l 基波和諧波可兩側分離輸出也可一側疊加輸出

l 可直接設置平衡係數，也可根據變壓器參數自動計算，可用於標麽值差動保護測試

l 可輸出3路電流進行單相差動測試。

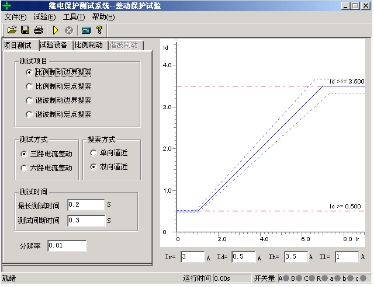

第一節   界麵說明

1. 測試項目

軟件提供了“比例製動邊界搜索”、“比例製動定點搜索”、“諧波製動邊界搜索”、“諧波製動定點搜索”等四種測試項目。“比例製動邊界搜索”指的是把整個差動保護的動作邊界都搜索出來，也就是右邊所示的保護的整個動作曲線的搜索；“比例製動定點搜索”是指對用戶所關心的某一個點的動作情況進行搜索，看這一點的動作情況是否正確；“諧波製動邊界搜索”和“諧波製動定點搜索”的含義和比例製動的含義一樣，也就是分別搜索保護的諧波的整個動作邊界和某一定點的保護動作情況。

(1)測試方式

   可選“三路電流差動”。差動試驗單元可以控製輸出3路電流進行單相差動測試。

注意:

做 “三路電流差動”時，接線時測試儀的IA固定接差動保護裝置變高側電流輸入端，IB固定接保護變低（中）側電流輸入端，而IC作為補償電流用，在選高壓側相位調整時作為高壓側補償電流，選低（中）壓側相位調整時作為低（中）壓側補償電流，具體接線見附錄

(2)搜索方式

   可選“單向逼近”和“雙向逼近”方式

單向逼近：  從起點開始，按所設置步長從變化初值向變化終值的方向一步一步進行搜索，當搜索至某個點時保護動作，則認為搜索到動作點，打下一個點後結束該條搜索線的搜索並進入下一條搜索線搜索。

雙向逼近：  對分搜索方式。先測試搜索起點（在非動作區）和終點（在動作區）的動作情況之後，取二者的中點進行測試，如果動作，則將該點取代終點，如果不動作，則將該點取代起點，再取起點和終點之中點進行測試，如此不斷推進，一直搜索至所取最後兩個測試點之間差值在“分辨率”範圍之內才認為找到動作邊界點。雙向搜索可以搜索到較精確的動作邊界點，搜索速度也更快捷。

不管是“單向逼近”和“雙向逼近”一般起點要設在非動作區，終點要設在動作區。

分辨率：  隻在雙向逼近的搜索方式下才有效，它是搜索至所取最後兩個測試點之間距離，隻有小於該距離百分比才停止。分辨率越小搜索精度越高，但耗時越長。

(1)測試時間

最長測試時間：指測試儀每步輸出的最長的故障時間，這裏一般設置為比保護的整定動作時間稍長

(2)間斷時間：間斷時間指的是保護輸出一個故障到下個一個故障之間的一個時間，在這個時間裏測試儀不輸出任何狀態量。

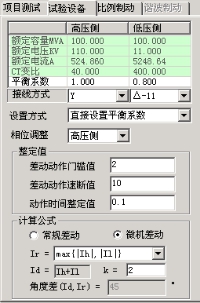

2. 試驗設備

本頁參數主要設置變壓器的參數。

(1)接線方式

高壓測可選Y型和Y0型，低壓測可選△-11、△-1、Y和Y0等四種接線形式。對於三卷變，每次取兩側分別做，例如“高－低”、“高－中”分別做。試驗時，所選參數應與相對應的變壓器的接線方式一致。

(2)平衡係數設置方式

可選三種設置方式：由額定電壓和CT變比計算、由額定電流計算。平衡係數設置對於實驗的影響較大，具體的設置方式要根據現場的實際來設置，如果保護整定值裏給出了保護的平衡係數，那麽丝瓜视频不看不行可以選擇直接設置平衡係數，分別輸入高低壓側的平衡係數就可以了。如果保護定值裏沒有給出平衡係數的話，丝瓜视频不看不行可以選擇其他的2種方式進行設置，但要注意的是可能有些保護說明書裏給出的計算平衡係數的方法和丝瓜视频不看不行程序裏設置的方法不太一樣，這個時候建議用戶先計算出平衡係數然後選擇直接設置平衡係數的方式，直接輸入高低壓側的平衡係數。

(3)相位調整方式

  當變壓器接線為Y/Y時，兩側本是同相位，TA接線一般為Y/Y，選相位不調整。

  當變壓器接線為Y/△時，兩側不同相位，對微機保護TA接線一般也為Y/Y。如果保護設計為高壓側內部相位補償，則選高壓側相位調整；如果保護設計為低壓側內部相位補償（如南瑞的RCS-978型保護），則選低壓側相位調整。如果保護設計為無內部相位補償，靠TA外部接線補償，則選不調整。
