三相電能表現場校驗儀使用方法
1. 電表接線原理
⑴ 三相三線和三相四線測量原理簡介：

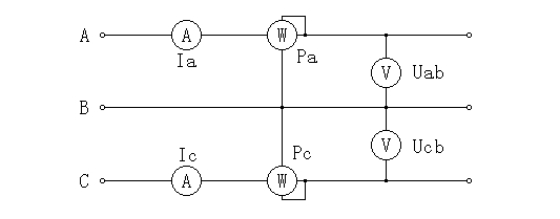

三相三線製測量是指使用兩個功率元件實現對三相線路的測量，相當於在電路中分別接入兩隻電流表（串聯在A、C兩相）、兩隻電壓表（分別並聯在AB之間和CB之間）和兩隻功率表（電流線圈串聯在A、C相，電壓線圈並聯在AB和CB之間），其測量原理如圖十六所示
圖十九 三相三線計量原理圖

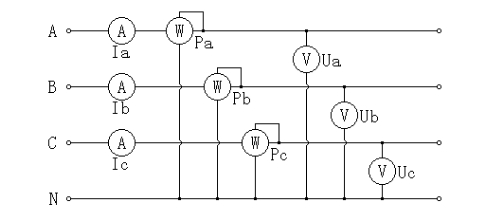

三相四線製測量是指使用三個功率元件實現對三相線路的測量，相當於在電路中分別接入三隻電流表（分別串聯在A、B、C三相）、三隻電壓表（分別並聯在A、B、C各相對N相之間）和三隻功率表（電流線圈分別串聯在A、B、C相，電壓線圈分別並聯在A、B、C對N之間），其測量原理如圖十七所示
圖二十 三相四線計量原理圖
2. 三相四線低壓電能表經鉗表接入接線

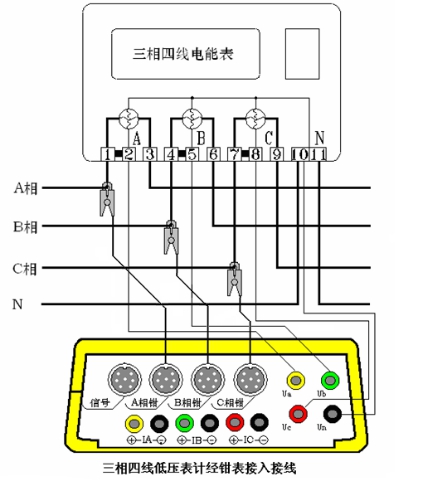

三相四線製低壓電能表經鉗形互感器接線校驗如下圖十八
圖二十一
先將電壓線首端的插棒按顏色分別接到儀器麵板相應的A、B、C、N電壓端子上，電壓線末端的鱷魚夾分別接到被測表表尾的A、B、C、N相電壓線上；再將各相的鉗形互感器插到有相應標號的接口上，然後用鉗形互感器卡住對應相的電流線即可。（注意：極性一定要接正確，鉗形電流互感器標有A、B、C的一麵為電流流入端，N的一麵為流出端）。
打開儀器開關，先按照被測表參數將“參數設置”屏中相應的參數設置正確，然後，即可進入相應的界麵進行測試。
3. 三相四線低壓電能表經內部CT接入測試

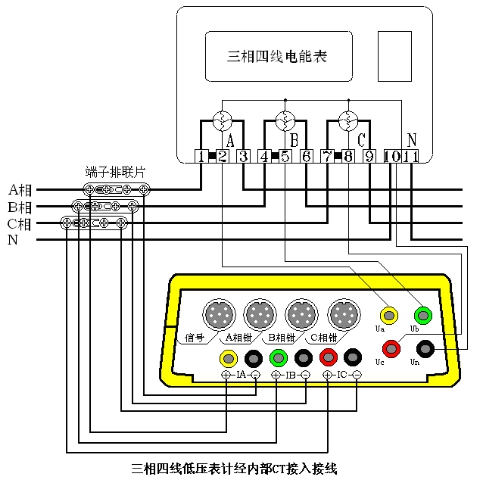

三相四線低壓電能表經內部CT接入接線校驗如圖十九所示：
圖二十二
先將電壓線首端的插棒按顏色分別接到儀器麵板相應的A、B、C、N電壓端子上，電壓線末端的鱷魚夾分別接到被測表表尾的A、B、C、N相電壓線上；將電流線的首端插棒按顏色接到儀器麵板相應的電流端子上，有標記的接電流正端，無標記的接電流負端，電流線末端的鱷魚夾（或插片）接到端子排兩側（I+接到遠離表計側，I-接到靠近表計側），然後將端子排的連片打開。
打開儀器開關，先按照被測表參數將“參數設置”屏中相應的參數設置正確，然後，即可進入相應的界麵進行測試。
目前有這種端子排的接線方式已經很少見，對於沒有端子排的隻能采取鉗表接入法。
4. 三相三線高壓電能表經鉗表接入接線

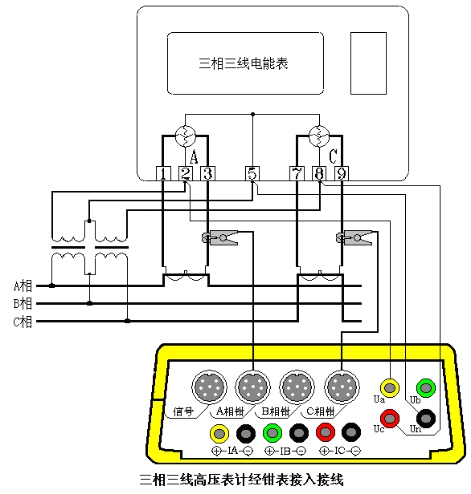

三相三線高壓電能表經鉗表接入接線如圖二十所示：
圖二十三
先將電壓線首端的黃、綠、紅插棒分別接到儀器麵板相應的A、N、C電壓端子上（即黃色插棒接到電壓端子UA上，綠色插棒接到電壓端子UN上，紅色插棒接到電壓端子UC上，UB端子不接線），電壓線末端的黃、綠、紅鱷魚夾按顏色分別接到被測表表尾的A、B、C三相電壓線上；再將A、C兩相的鉗形互感器插到有相應標號的接口上，然後用鉗形互感器卡住對應相的電流線即可。（注意：極性一定要接正確，鉗形電流互感器標有A、C的一麵為電流流入端，N的一麵為流出端）。
打開儀器開關，先按照被測表參數將“參數設置”屏中相應的參數設置正確，然後，即可進入相應的界麵進行測試。
5. 三相三線高壓計量表計經內部CT直接接入接線

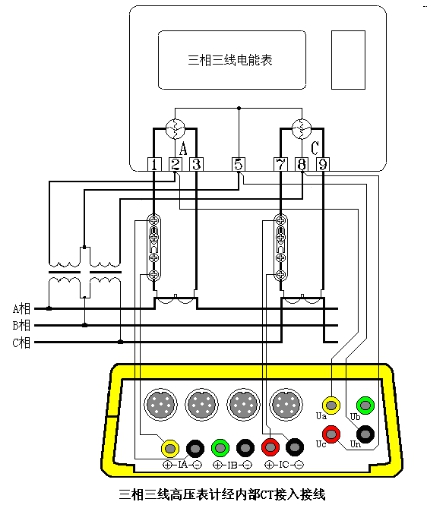

三相三線高壓電能表經內部CT接入接線如圖二十一所示：
圖二十四
先將電壓線首端的黃、綠、紅插棒分別接到儀器麵板相應的A、N、C電壓端子上（即黃色插棒接到電壓端子UA上，綠色插棒接到電壓端子UN上，紅色插棒接到電壓端子UC上，UB端子不接線），電壓線末端的黃、綠、紅鱷魚夾按顏色分別接到被測表表尾的A、B、C三相電壓線上；將電流線的首端A、C兩相插棒按顏色接到儀器麵板相應的電流端子上（B相線不用），有極性端標記的接電流正端，無標記的接電流負端，電流線末端的鱷魚夾（或插片）接到端子排兩側（I+接到遠離表計側，I-接到靠近表計側），然後將端子排的連片打開。
打開儀器開關，先按照被測表參數將“參數設置”屏中相應的參數設置正確，然後，即可進入相應的界麵進行測試。
內部CT直接接入的方式能達到最高的測試精度，但接線比較繁瑣。
6. 單相接線
單相接線方式與三相四線製接線相同，隻需將電壓、電流線接入儀器的同一相的電壓和電流端子即可（因接線簡單，不再給出接線圖）。
7. 測量諧波
測量電壓諧波時隻須輸入電壓信號，電流諧波時隻須輸入電流信號。
8 . 電表脈衝信號的獲取方法
在進行電能表校驗時，需要獲取被測電能表的電能脈衝信號。有3種方式可以獲得此信號：光電采樣器、手動開關、專用脈衝測試線；針對不同種類的電能表，可以通過不同的方式來進行測試。下麵給出幾種常用的電能表電能脈衝的獲取方式。
(1)、對於機械式電能表，可以通過光電采樣器進行脈衝的自動獲取；將光電采樣器設定為發光狀態（通過按下光電采樣器線中部方盒上的紅色按鈕來切換），將三個發光二極管所發出的光束對準被校表的鋁盤中央，適當調整光電采樣器相對於表盤的位置，同時根據對黑斑的敏感程度調節光電采樣器線中部方盒中央的旋鈕以改變采樣敏感度，防止誤采和漏采，最終達到正常采樣的狀態。
(2)、對於機械式電能表，也可以通過手動開關進行脈衝的人工獲取；操作人員手握手動開關，拇指輕放在手動開關按鈕上，目視鋁盤，當鋁盤上的黑斑轉動到電表正麵的中央刻度時，迅速按一下按鈕，此時，儀器記錄下校驗周期的起始位置，操作人員連續觀察鋁盤的轉動，當黑斑到來的次數達到設定的校驗圈數時，再次迅速按下按鈕，完成校驗，儀器會自動計算出電表誤差。由於有人為因素參與到脈衝的取樣，會造成誤差的不穩定度，可適當增加設定的校驗圈數來消除。
(3)、對於電子式電能表，可以通過光電采樣器進行脈衝的自動獲取；將光電采樣器設定為不發光狀態（通過按下光電采樣器線中部方盒上的紅色按鈕來切換），將光電采樣器的接收頭（位於三個發光二極管的中央）對準被測表的脈衝燈，適當調整光電采樣器相對於表盤的位置，同時根據對脈衝燈發光的敏感程度調節光電采樣器線中部方盒中央的旋鈕以改變采樣敏感度，防止誤采和漏采，最終達到正常采樣的狀態。
(4)、對於電子式電能表，還可以通過專用脈衝測試線進行脈衝的自動獲取；儀器隨機配備了一條專用脈衝測試線，頂端有4個鱷魚夾，分別標有：VCC（輔助電源）、TESE-IN（信號輸入）、FL-OUT（標準脈衝輸出）、GND（地）。使用人員需要根據電能表電能脈衝的輸出方式不同（包括有源輸出和無源輸出兩種方式）選擇不同的信號線進行取樣，當被測表脈衝信號為有源輸出方式時，用標有“信號”和“地”的鱷魚夾進行取樣，標有“信號”的鱷魚夾接到被測表端子排標有“有功正”的端子，標有“地”的鱷魚夾接到被測表端子排標有“有功負”或“公共端”的端子。當被測表脈衝信號為無源輸出方式時，用標有“VCC”和“信號”的鱷魚夾進行取樣，標有“VCC”的鱷魚夾接到被測表端子排標有“有功正”的端子，用標有“信號”的鱷魚夾接到被測表標有“有功負”或“公共端”的端子。
9. 儀器送檢時脈衝測試線使用方法
根據計量檢定規程的要求，電能表現場校驗儀在出廠時應進行檢定，在投入使用後還應定期進行複檢。在送檢時用標準設備對校驗儀輸出的標準電能脈衝進行檢測。本測試儀的標準電能脈衝由專用脈衝線中標有FL的鱷魚夾和標有GND的鱷魚夾輸出（各檔位具體常數參見“技術指標”中的第6項－標準電能脈衝常數表格），注意：隻有在“電表校驗”、“走字試驗”、“主菜單”三個界麵才向外輸出標準電能脈衝。
