直流電阻測試儀使用、操作

丝瓜视频色版安卓電力是一家專業研發生產直流電阻測試儀的廠家，本公司生產的直流電阻測試儀在行業內都廣受好評，以打造最具權威的“直流電阻測試儀“高壓設備供應商而努力。1、 測試前的準備：

連接好電源線，並打開電源開關。這時本機會顯示如下信息。

2、開始測量：

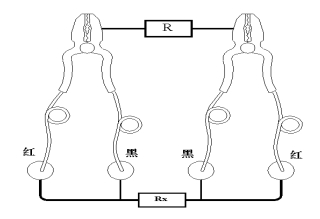

根據需要按下麵的聯線圖接線：

測量同一變壓器同一電壓等級的各相繞組時，應選擇相同的電流進行測量，避免造成係統誤差。變壓器容量越大，繞組的電阻越小，選擇的測試電流越大。注意所選測試電流的測量範圍要大於實際電阻值。按“測量”鍵後即開始測試。這時屏幕出現“正在充電。。。”，並且有一個充電進度條以顯示充電進程，充電結束後屏幕提示“正在測量請稍候”，屏幕中間的顯示區顯示測量的電阻值。待讀數穩定後讀取數值，然後可以根據需要按“存儲”鍵存儲測量數據或按“打印”鍵打印數據。

如果出現所測電阻超出當前量程所能測量的範圍，則屏幕提示“超量程”此時應按“退出”鍵退出測量，然後重新選擇測試電流再試。

3、結束測量：

對於無載調壓變壓器測試完某一分接，需要按儀器“退出”鍵，等待放電指示完後，調節分接開關進行下一次測量。

對於有載調壓變壓器測量完某一分接，無需進行放電，直接調節有載調壓開關後，按儀器“複測”鍵，儀器將進行下一分接的測量，很大程度縮短測量時間。

測量結束後（需要存儲數或打印數據請參看“數據存儲打印”章節），可按“退出”鍵。本機即關閉輸出，並返回初始狀態。等待下一次測量。如果是感性負載則會進入放電狀態，此時屏幕上顯示放電信息。放電完畢後返回測量菜單，等待下一次測量。放電時間視被試品電感量的大小而定。

注意：在測量完感性負載時不能直接拆掉測試線，以免由於電感放電危及測試人員和設備的安全。本機的輸出端設有放電電路。關閉輸出時，電感會通過它泄放能量。一定要在放電指示完畢後才能拆掉測試線。

4、數據存儲打印：

 您可以使用本機附帶的打印機打印測量的數據。

在測量時，待讀數穩定後，按“存儲”鍵後，當時顯示值被儲存在儀器內部存儲器上（掉電或複位時數據都不丟失），此時儀器還在繼續測量，如繼續按“存儲”鍵將存儲第二個數據。當已存儲了255個數據時，如果繼續按“存儲”鍵則屏幕提示以下信息：“存儲區已滿，無法存儲”，這時需要清除存儲區，（清除存儲區參看後麵打印部分）按“退出”鍵，回到如下所示屏幕提示：

 當按下“查看”對應按鍵則顯示如下信息。

本儀器可存儲255個數據，按下“打印”鍵存儲的所有數據被全部打印出來。 “▼”“▲”鍵可以上下翻看存儲數據。 按“清空”鍵可以刪除所有數據，退出按“複位”鍵。
