丝瓜视频色版安卓電力是一家專業研發生產智能雙顯絕緣電阻測試儀的廠家，本公司生產的智能雙顯絕緣電阻測試儀在行業內都廣受好評，以打造最具權威的“智能雙顯絕緣電阻測試儀“高壓設備供應商而努力。智能雙顯絕緣電阻測試儀采用嵌入式工業單片機實時操作係統，超薄形張絲表頭與圖形點陣液晶顯示器完美結合。該係列表具有多種電壓輸出等級（500V、1000V、2500V、5000V）、容量大、抗幹擾強、指針與數字同步顯示、交直流兩用、操作簡單、自動計算各種絕緣指標(吸收比、極化指數)、各種測量結果具有防掉電功能等特點，是測量大容量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
1.2 產品介紹
1. 產品特性
（1）有多種電壓輸出選擇BC2000(2500V/5000V)、BC2010(500V、1000V、2500V、5000V)，測量電阻量程範圍可達0～200GΩ，電阻量程範圍可自動轉換，並有相應的指示。
（2）兩種方式同步顯示絕緣阻值。機械指針采用超薄型張絲結構抗震能力強。機械指針的采用可容易觀察絕緣電阻的變化範圍，點陣液晶屏的采用可指導用戶操作儀表並可精確得出測量結果。
（3）機械表頭與液晶屏合二為一。雙刻度顯示，量程自動轉換。彩色刻度易於讀識，並有LED顯示相應色彩。
（4）采用嵌入式工業單片機和實時操作軟件係統。自動化程度高、抗幹擾能力強，儀器可自動計算吸收比和極化指數，無須人工幹預。
（5）操作界麵友好，各種測量結果具有防掉電功能，可連續存儲20次的測量結果。
（6）儀表產生高壓時，有提示音輸出。
（7）內置殘留高壓放電電路，測試完畢可自動放掉被測設備上的殘留高壓。
（8）交直流兩用，配置可充電池和交流適配器。
（9）儀表采用便攜式設計，便於野外操作。
（10）高壓短路電流≥3mA，是測量大型變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
型 號 | BC2010 |
| BC2000 |
輸 出 電 壓 | 500V DC | 1000V DC | 2500V DC | 5000V DC |
精 度 | 溫 度 | 23℃±5℃ |
絕緣 電阻 | 1MΩ～20GΩ ±5％ | 2MΩ～40GΩ ±5％ | 5MΩ～100GΩ ±5％ | 10MΩ～200GΩ ±5％ |
輸出 電壓 | 4MΩ～20GΩ 0～+10％ | 8MΩ～40GΩ 0～+10％ | 20MΩ～100GΩ 0～+10％ | 40MΩ～200GΩ 0～+10％ |
高壓 短路電流 | ≥3mA |
工作 電源 | 8節AA型充電電池，外置充電適配器 |
工作溫度 及濕度 | -10℃～40℃，最大相對濕度85％ |
保存溫度 及濕度 | -20℃～60℃，最大相對濕度90％ |
絕緣能 | 電路與外殼間電壓為1000V DC時，最大2000MΩ |
耐壓性能 | 電路與外殼間電壓為2500V AC時，承受1分鍾 |
尺 寸 | 230mm×190mm×90mm (L×W×H) |
重 量 | 2KG |
附 件 | 測試線一套，說明書，合格證，充電適配器,電源線 |
2. 技術指標
表1：BC20係列技術指標
3. 儀表結構

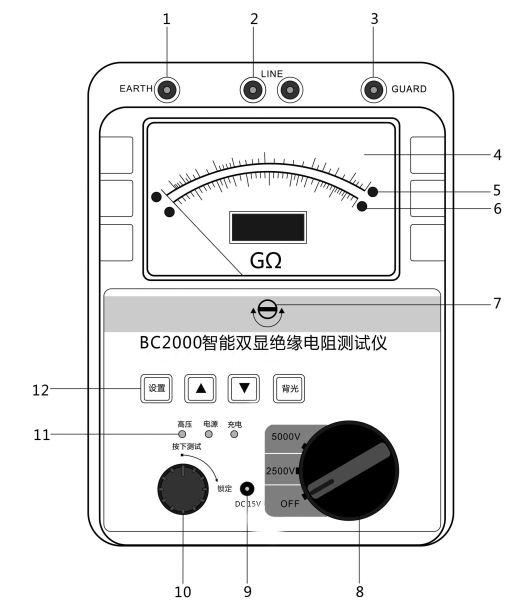

（1）儀表結構圖（圖1）
（2）儀表結構說明（表2）
序號 | 名 稱 | 功 能 |
1 | 地端（EARTH） | 接於被試設備的外殼或地上。 |
2 | 線路端（LINE） | 高壓輸出端口，接於被試設備的高壓導體上。 |
3 | 屏蔽端（GUARD） | 接於被試設備的高壓護環，以消除表麵泄漏電流的影響。 |
4 | 雙排刻度線 | 上檔為綠色（ GΩ檔）： 500V/0.2GΩ～20GΩ（刻度讀數×1）； 1000V/0.4GΩ～40GΩ（刻度讀數×2）； 2500V/1 GΩ～100 GΩ（刻度讀數×5）； 5000V/2GΩ～200 GΩ（刻度讀數×10）。 下檔為紅色（ MΩ檔）： 500V/0～400MΩ（刻度讀數×1）； 1000V/0～800 MΩ（刻度讀數×2）； 2500V/0～2000 MΩ（刻度讀數×5）； 5000V/0～4000 MΩ（刻度讀數×10）。 |
5 | 綠色發光二極管 | 發光時讀綠檔（ GΩ檔）刻度。 |
6 | 紅色發光二極管 | 發光時讀紅檔（ MΩ檔）刻度。 |
7 | 機械調零 | 調整機械指針位置，使其對準∞刻度線。 |
8 | 波段開關 | 可實現輸出電壓選擇，電源開關功能 |
9 | 充電插孔 | 輸入為直流15V，供應充電及儀表工作電源 |
10 | 測試鍵 | 按下開始測試，按下後如順時針旋轉可鎖定此鍵， 在數據查詢狀態此鍵作為確認鍵使用。 |
11 | 狀態顯示燈 | 可顯示高壓輸出，電源工作狀態，充電狀態等信息 |
12 | 按 鍵 | 設置鍵：在未按測試鍵之前按下此鍵可調閱曆史測試數據； 上 鍵：按下此鍵可向前翻閱數據或修改數據； 下 鍵：按下此鍵可向後翻閱數據或修改數據； 背光鍵：按下此鍵可點亮液晶顯示屏背光，並在1分鍾之內自 動熄滅。 |
