2.1使用特點
1．變壓器繞組變形測試儀由測量部分及分析軟件部分組成，測量部分是高速單片機控製，由信號生成及信號測量組成，分析部分由筆記本電腦完成，測量部分由USB通用接口與筆記本電腦連接，即插即用，使用方便。
2．在測試過程中僅需要拆除變壓器的連接母線，不需要對變壓器進行吊罩、拆裝的情況下就完成所有測試。
3．儀器具備線形掃頻測量和分段掃頻測量雙係統測量功能，兼容當前國內兩種技術流派的測量模式。其中線形掃頻測量掃描頻率高達2MHz，對變壓器變形情況提供更多的分析。
4．儀器智能化程度高，使用方便，具有自動量程調節，自動采樣頻率調節等多種功能。
5．軟件采用windows平台，兼容windows98/2000/winXP。
6．提供曆史曲線對比分析，可同時加載多條曆史曲線觀察，能具體選擇任意頻段放大進行橫向和縱向分析。配有專家智能分析診斷係統，可以自動診斷變壓器繞組的狀態，同時加載6條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。
7．軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時提供依據。測量數據自動存盤、具有彩色打印功能，方便用戶出測試報告。
8．軟件人性化特點明顯，測量的各種條件多為選擇項，變壓器詳細參數可保存用做診斷參考，並且不用在現場輸入，可以以後再添加修改信息，使用起來更加方便。
9．軟件智能化程度高，在輸入、輸出信號連接好之後，設置好條件參數，就可以完成所有的測量工作，並且隨時能在測量中打開曆史波形曲線進行比較觀 察和停止測量。
10．每相測量所需時間小於60秒,對一台高、中、低繞組的電力變壓器（容量、電壓等級不限）進行繞組變形測量，總需時間不超過10分鍾。
11．測量變壓器時,接線人員可任意布放信號輸入輸出引線,對測量結果無影響,接線人員可停留在變壓器油箱上麵,不必下來,減輕勞動強度。

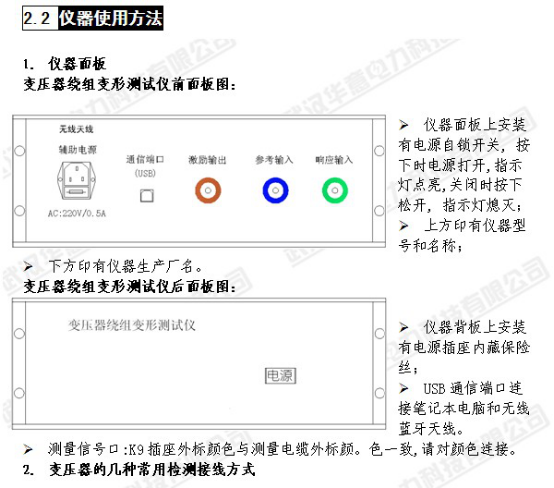

2.3 三相Yn形測量接線
◇測量係統共一點接地，取變壓器鐵芯接地。
◇黃夾子定義為輸入，鉗在Yn的‘O’點、綠夾子定義為測量，鉗在A相上。
◇地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再由一根地線轉接到鐵芯接地。將黑夾子連接至鐵芯接地，鉗在低壓側A相上。
◇接地導線為5米。
◇儀器的接地由測量線導入。

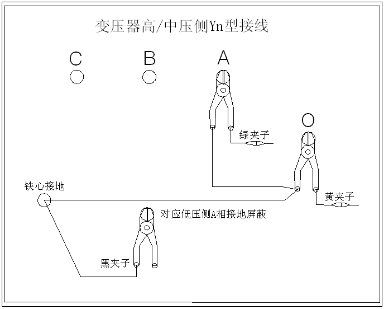

Yn形測量A相接線示意圖
◇測量係統共一點接地，取變壓器鐵芯接地。
◇黃夾子為輸入，鉗在Yn的‘O’點、綠夾子為測量，鉗在B相上。
◇地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再由一根地線轉接到鐵芯接地。將黑夾子連接至鐵芯接地，鉗在低壓側B相上。
◇接地導線為5米。
◇儀器的接地由測量線導入。
Yn形測量B相接線示意圖
◇測量係統共一點接地，取變壓器鐵芯接地。
◇黃夾子為輸入，鉗在Yn的‘O’點、綠夾子為測量，鉗在C相上。
◇地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再由一根地線轉接到鐵芯接地。將黑夾子連接至鐵芯接地，鉗在低壓側C相上。
◇接地導線為5米。
◇儀器的接地由測量線導入。

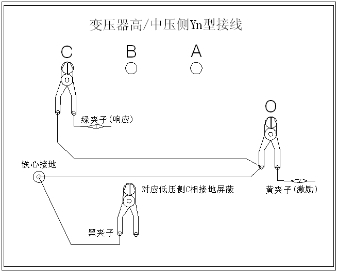

Yn形測量C相接線示意圖
2.4三相Y形測量接線
◇測量係統共一點接地，取變壓器鐵芯接地。
◇黃夾子為輸入，鉗在Y形的A相、綠夾子為測量，鉗在B相上。
◇地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再由一根地線轉接到鐵芯接地。將黑夾子連接至鐵芯接地，鉗在低壓側A相上。
◇接地導線為5米。
◇儀器的接地由測量線導入。

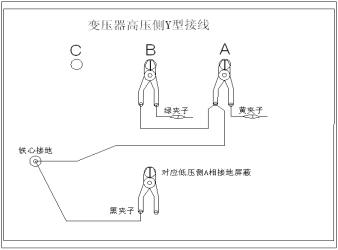

Y形測量A相接線示意圖
◇測量係統共一點接地，取變壓器鐵芯接地。
◇黃夾子為輸入，鉗在Y形的B相、綠夾子為測量，鉗在C相上。
◇地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再由一根地線轉接到鐵芯接地。將黑夾子連接至鐵芯接地，鉗在低壓側B相上。
◇接地導線為5米。
◇儀器的接地由測量線導入。

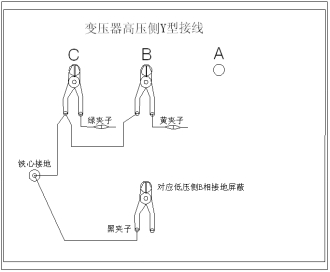

Y形測量B相接線示意圖
◇測量係統共一點接地，取變壓器鐵芯接地。
◇黃夾子為輸入,鉗在Y形的C相、綠夾子為測量，鉗在A相上。
◇地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再由一根地線轉接到鐵芯接地。將黑夾子連接至鐵芯接地，鉗在低壓側C相上。
◇接地導線為5米。
◇儀器的接地由測量線導入。

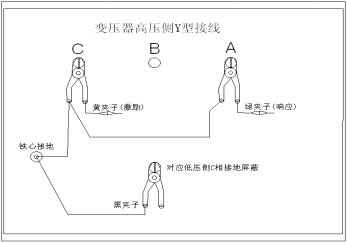

Y形測量C相接線示意圖
2.5 三相△形測量接線
◇測量係統共一點接地，取變壓器鐵芯接地。
◇黃夾子為輸入，鉗在△形的A相、綠夾子為測量，鉗在B相上。
◇地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再由一根地線轉接到鐵芯接地。將黑夾子連接至鐵芯接地，鉗在低壓側A相上。
◇接地導線為5米。
◇儀器的接地由測量線導入。
△形測量A相接線示意圖
◇測量係統共一點接地，取變壓器鐵芯接地。
◇黃夾子為輸入，鉗在鉗在△形的B相、綠夾子為測量，鉗在C相上。
◇地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再由一根地線轉接到鐵芯接地。將黑夾子連接至鐵芯接地，鉗在低壓側B相上。
◇接地導線為5米。
◇儀器的接地由測量線導入。

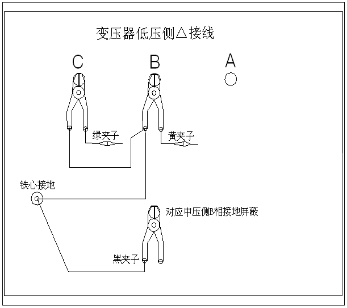

△形測量B相接線示意圖
◇測量係統共一點接地，取變壓器鐵芯接地。
◇黃夾子為輸入，鉗在鉗在△形的C相、綠夾子為測量，鉗在A相上。

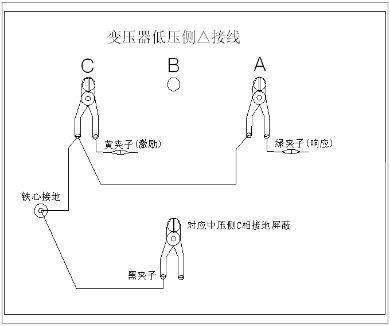

◇地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再由一根地線轉接到鐵芯接地。將黑夾子連接至鐵芯接地，鉗在低壓側C相上。
◇接地導線為5米。
◇儀器的接地由測量線導入。
△形測量C相接線示意圖
