由於諧振電路具有良好的選擇性，在通信與電子技術中得到了廣泛的應用。比如，丝瓜视频不看不行時電感電壓或電容電壓大於激勵電壓的現象，在無線電通信技術領域獲得了有效的應用，例如當無線電廣播或電視接收機調諧在某個頻率或頻帶上時，就可使該頻率或頻帶內的信號特別增強，而把其他頻率或頻帶內的信號濾去，這種性能即稱為諧振電路的選擇性。所以研究丝瓜视频不看不行耐壓試驗裝置有重要的意義，下麵就以XZB丝瓜视频不看不行耐壓試驗裝置為例來分析耐壓試驗裝置的結構。

丝瓜视频不看不行耐壓實驗裝置結構分析

1.1.1 電源

1. 380V的市電,詳細接法請務必按照。

2. 4.4.0勵磁變壓器接法的說明中連接!

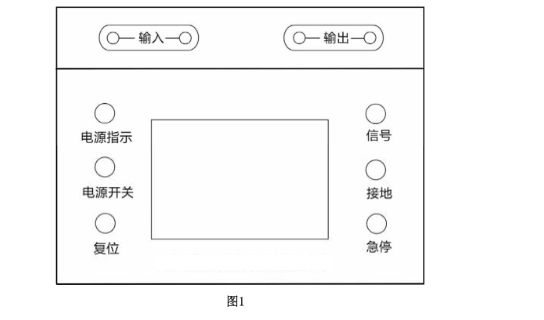

1.1.2 操作麵板說明

1. 電源開關：負責計算機部分的電源供給。

2. 電源指示：總電源上電指示，空氣開關合上時點亮。

3. 複位：負載失諧、變頻源過熱以及其它保護動作後的故障複位。

4. 停止：發生緊急情況的應急中斷按鍵。

5. 信號：用於接入分壓器低壓臂，最大電壓 100V，輸入阻抗 10M。

6. 接地：用於係統安全接地。

7. 液晶顯示器：用於係統各參數、波形、菜單等的顯示。

8. 輸入：電源接入。10KW 以下通過中間變壓器接入，10KW 以上直接在 380V

電源電源的兩根火線上接入。

9. 輸出：調頻電源輸出至勵磁變壓器輸入。

10. 大容量控製台的輸入輸出的接線柱在箱體背麵的下部分。

1.1.3 接通電源：

操作箱在上電後啟動“電源開關”,“電源指示”燈亮，液晶點亮顯示。注意：儀器兩側開孔處的風扇在運行則表示表示儀器內部功率器件正常工作。否則表示儀器內部過熱或上次試驗時沒有複位。此時應該切斷電源，將儀器置於通風處靜置1小時左右，待內部適當降低溫度後再啟動電源。當風扇經常性的不啟動時，建議立即與廠家聯係。當設備出現不可恢複性故障時，請不要自行拆卸儀器。

1.2.0 觸摸屏顯示器：調頻電源的控製屏幕為全觸摸屏，你隻需要在屏幕上要操作的位置輕輕點擊，即可以進行操作。

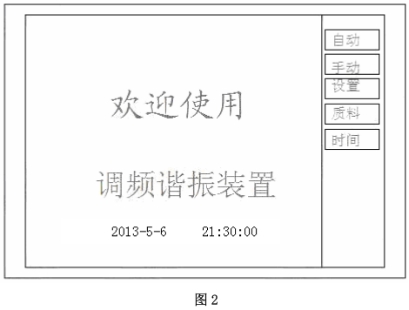

1.2.1 開機後，液晶的顯示界麵如圖 2 所示。

1. 自動、手動：選擇試驗模式；

2. 設置：各種試驗參數的設置；

3. 資料：查看和輸出試驗記錄；
4. 時間：設置試驗時間；

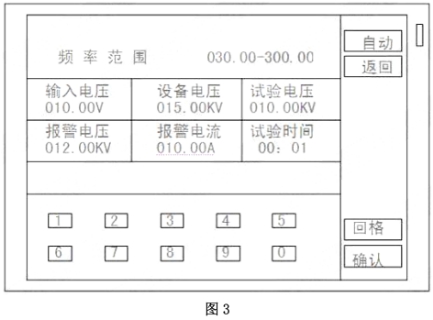

1.2.2 試驗參數設置：在每次試驗前必須正確設置當次試驗是的各種參數！點擊“設置”後，液晶的顯示界麵如圖 3。

l 試驗頻率：選擇自動調諧時的頻率區間，自動調諧時在此區間內掃頻。

1.下限頻率最高為 100HZ，上限頻率最低為 150HZ。

2.當第一次試驗時建議采用 30HZ～300HZ 進行掃描。

3.當已經知道大概頻率範圍時，可以選定在適當的頻率段掃描，以減少試驗時間。輸出電壓：設置調諧時輸出電壓的初此值。

1. 對 Q 值較低的試品如發電機、電動機，初此值設定為 30～40V；

2. 對 Q 值較高的試品如電力電纜、變壓器、GIS 等，初此值設定為 10～

15V。試驗電壓：設置試驗電壓的最高值。

丝瓜视频不看不行的電壓跟蹤係統具備自動校核較大電壓波動的功能，但電網電壓的波動幅度較小，由此而引起的高壓電壓的波動也在儀器的捕捉範圍內，因此，丝瓜视频不看不行強烈建議你在設置試驗電壓時，將“試驗電壓”的數值設定為比要施加的試驗電壓低 5％Ue。

報警電壓：設置試驗電壓的極限值，電壓超過時自動終止試驗。一般比試驗電壓高 10%。

報警電流：設置輸出電流的最高值。在不知道實際試驗電流的情況下，一般將其設置成裝置額定電流的 2/3。

運行時間：設置試驗電壓的加壓時間。00:01 指試驗時間為 1 分鍾，其餘的依此類推。

電壓比：用於設置分壓器的分壓比。一般在出廠時已經設置完畢，現場試驗時不能調整，以免計量的電壓不對。之所以在界麵上保存此項，是用於在一定的時候效驗分壓器。

確認：移動需要設置的位置。當設置完某一參數後，點擊“設置”自動保存該參數並進入下以設置項。

1～0：數字鍵：選擇需要設置的數值。

020.00 位置：按數字時顯示需要值。

退格：改變設置位數。

返回：設置完成後返回到圖 2 界麵。

點擊“返回”後，保存所有設置了的參數，進入到試驗界麵。

注意：因為你是第一次使用丝瓜视频不看不行的設備，建議在進行試驗操作前仔細檢查你的當次設置是否符合試驗要求。具體做法就是在試驗前你再次點擊“設置”，進入圖 3 界麵，依次檢查每一項參數，確認與試驗要求符合後再點擊“返回”進入待試驗的圖 2 界麵。

1.3 勵磁變壓器：

1. A1、A2 等高壓端的電壓值是根據用戶試品對象特殊設計的，不能接錯。

2. 一般在對試驗電壓低、電流大的試品試驗時接較低電壓端，反之接較高電壓端。

3.用於發電機、電動機耐壓的諧振裝置的勵磁變壓器的輸出電壓較高，在使用時請盡可能將連接線與其他物體隔離。

4. 勵磁變壓器的接地端是保證隔離效果和安全的重要端口，必須可靠接地。

1.4 電容器分壓器：

1.丝瓜视频不看不行提供的電容器分壓器是保證在不帶任何試品的情況下，可以自升壓的必備件，主要用於檢查裝置和效驗分壓器。

2.電容分壓器的額定電容量通常與所有電抗器串聯時的電抗值匹配，所以在沒有特殊說明的情況下，對裝置自升壓時請將所有電抗器串聯連接。
