丝瓜视频色版安卓電力是一家專業研發生產丝瓜视频不看不行的廠家，本公司生產的丝瓜视频不看不行設備在行業內都廣受好評，以打造最具權威的“丝瓜视频不看不行“高壓設備供應商而努力。  變頻諧振試驗是交流耐壓試驗的一種，10-300Hz交流耐壓試驗和工頻交流耐壓試驗有相似之處，接近設備實際交流工作狀態。變頻諧振試驗廣泛用於電纜、變壓器和GIS等大容量試品交流耐壓試驗中，適用於大容量，高電壓的電容性試品的交接和預防性試驗。

10kV電纜300mm2長度不大於4.0km，試驗電壓為21.75kV，試驗頻率為30Hz～300Hz

(1)電纜長度：4km截麵積：300mm2對應的電容量為1.2μF， 最高耐壓試驗值21.75kV

⑵諧振頻率：1/6.28×√22.5×1.2×10-6=30Hz

30Hz下最大被試電容量時的試驗電流：30×6.28×1.2×10-6×21.75×103=5.4A。

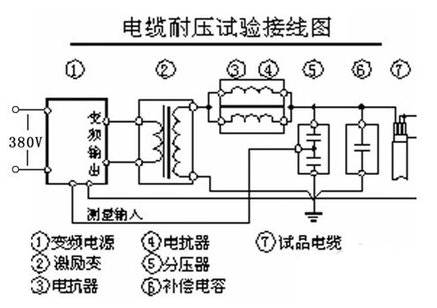

⑶選擇設備：10kW變頻控製源；36kV/1A電抗器六台並聯；10kVA(1.5kV/6A)勵磁變；100kV分壓器；

35kV電纜300mm2長度不大於1.2km，試驗電壓為52kV，試驗頻率為30Hz～300Hz。

⑴電纜長度：1.2km截麵積：300mm2對應的電容量範圍為0.228μF， 最高耐壓試驗值52kV

⑵諧振頻率：1/6.28×√90×0.228×10-6=35Hz

35Hz下最大被試電容量時的試驗電流：35×6.28×0.228×10-6×52×103=2.6A。

⑶選擇設備：10kW變頻控製源；36kV/1A電抗器二台串聯三組並聯；10kVA（3kV/3A）勵磁變；100kV分壓器；

電纜耐壓時電抗器選用說明

(1)上述配置是按照最長電纜計算出的配置方案；

(2)對短電纜試驗時，為了達到諧振，一般將三節電抗器串聯（三節電抗器串聯時，與100kV分壓器的電容量可以自身諧振）。
