在對造成衝擊的各種短路故障中，出口處短路對變壓器的危害，會在變壓器繞組中引起巨大電流，造成繞組變形，那麽如何用變壓器繞組變形測試儀測試變壓器繞組變形的情況呢，一起來了解下。

　　變壓器繞組變形的測試方法：

　　1)低壓脈衝法。

　　它是利用等值電路中各個小單元內分布參數Lo、Co、go的微小變化所造成波形上的變化，來反映繞組結構上的變化。當外施脈衝波具有足夠陡度，即包含有足夠高頻分量時，並且使用足夠頗宰響應的示波器，就能把這些變化清楚地反映出來。

　　2)頻響分析法。

　　它是用掃描發生器特一組不同額串的正弦波電壓加到變壓器繞組的 —端，把所選擇的變壓器其他端子上得到的信號振幅和相位作為頻率的函數繪製成曲線。當變壓器結構定型後，它的頻響特性是一定的，一旦變壓器繞組發生變形，則諧振點的位置和數量將有所改變。日前，研究機構已根據此原理研製出變樂器繞組變形測試裝置，其主接線如下圖所示，其測試過程是：

　　首先，計算機發出命令，讓掃描發生器單元輸出一係列頻率的正弦波電壓，加到被試變壓器上;同時讓雙通道分析單元分析、處理Ui、Uo信號，並傳送到計算機存貯起來;待試驗數據采集完畢後，計算機判斷被試變壓器有無繞組變形，並可以屏幕顯示或繪製被試變壓器頻響特性曲線。

　　目前，利用上述裝置已對80餘台電力變壓器進行測試。

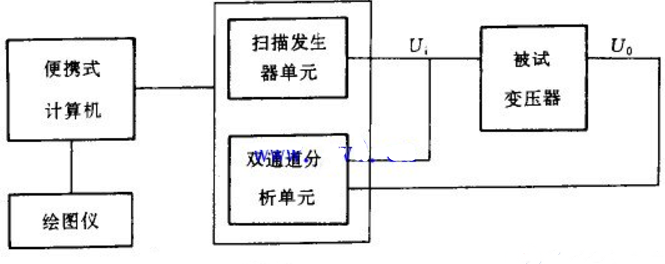

變壓器繞組變形測試裝置主接線圖

　　3)特性試驗法。

　　有的單位曾采用單相低壓空載試驗和短路試驗檢測220kV、120kVA 電力變壓器繞組變形收到良好效果。例如，短路試驗測得高、中之間B、C相短路阻抗比4 相明顯增大，其中c相增大達8.6%，其餘情況下，B、C相比A相均減小，減小最多的是中、低壓間C相，達17%。

　　另外，測量電容量發現，該台變壓器高、中壓繞組容量增加 13.56%。低樂繞組電容量增加10.11%，所以有人認為，變壓器受到短路衝擊後，電容量變化超過1%很可能是繞組發生了變形。
