        丝瓜视频不看不行研究與設計

        發布時間:2020-07-01 16:29:00 瀏覽次數:3372

          丝瓜视频色版安卓電力是一家專業研發生產丝瓜视频不看不行的廠家,本公司生產的丝瓜视频不看不行設備在行業內都廣受好評,以打造最具權威的“丝瓜视频不看不行“高壓設備供應商而努力。

        半橋諧振變換器介紹

          在 DC/DC 變換器設計中,希望設計尺寸越來越小,功率密度越來越大,這需要提高開關管的工作頻率,開關頻率高可以使電感、變壓器等功率器件的體積變小,但是開關損耗會增大,這將會導致係統效率降低,開關管的壽命、可靠性下降。通過諧振技術可以實現非常低的開關損耗。

        半橋丝瓜视频不看不行

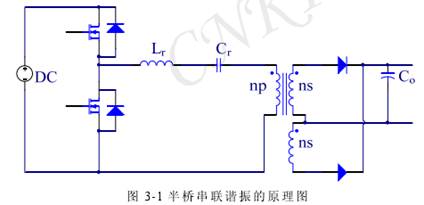

          如圖 3-1 所示,諧振腔由諧振電感同諧振電容組成,其阻抗隨著工作頻率改變而不同。在輸入電壓保持不變時,輸出電壓隨著諧振腔阻抗值的增大而減少。在輸入為諧振頻率時,諧振腔阻值最小為零,此時直流增益最大。當工作頻率大於諧振頻率時,有電流流過開關管的體二極管,開關管具有零電壓關斷條件。在負載為輕載時,開關頻率必須要變化很大才可以保持輸出電壓恒定。當輸入電壓增大時,為保證輸出電壓不變,開關頻率也會增大。

          輸入電壓增加時,變換器的工作頻率逐漸偏離諧振頻率,隨著頻率的增加,會有更多的能量在諧振腔中循環,這裏循環能量定義為在開關周期內,送回電源端的能量。這個能量越大,損耗更大。

        半橋並聯諧振

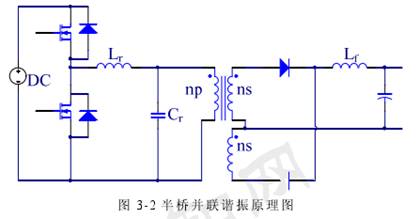

          從圖 3-2 中可以看出半橋並聯諧振的負載與諧振電容並聯,同時二次側增加了一個匹配阻抗的電感。並聯諧振的直流特性分析可以知道開關頻率大於諧振頻率時,實現MOS管的零電壓開通。在輕載和輸出電壓恒定時,開關頻率變化範圍小。隨著輸入電壓逐漸變大,開關頻率需要增大以保證輸出電壓恒定。並聯諧振因為負載與諧振電容並聯,由於串聯等效電阻的存在,即使在輕載的情況下,諧振腔裏循環能量仍然不小,造成比較大的損耗,當輸入電壓高時,開關管的關斷電流會很大。

        LLC丝瓜视频不看不行

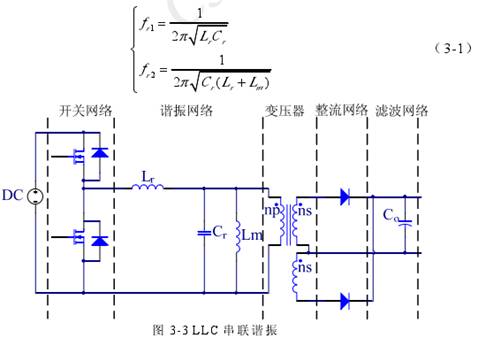

          根據前麵分析可知丝瓜视频不看不行和並聯諧振有明顯的缺點,而 LLC 丝瓜视频不看不行克服了傳統諧振電路缺陷。如圖 3-3 所示 LLC 丝瓜视频不看不行主要由開關網絡、諧振槽和整流部分等組成。LLC 丝瓜视频不看不行在輕載或空載下,工作頻率變化範圍很小,LLC 丝瓜视频不看不行可以實現開關管零電壓開通(ZVS)和整流管零電流關斷。從本質看 LLC 丝瓜视频不看不行是擁有兩個諧振點的丝瓜视频不看不行。
