丝瓜视频色版安卓電力是一家專業研發生產直流高壓發生器的廠家，本公司生產的直流高壓發生器在行業內都廣受好評，以打造最具權威的“直流高壓發生器“高壓設備供應商而努力。一、測量絕緣電阻

  應分別在每一相上進行，其他兩相導體，電纜兩端的金屬屏蔽或金屬護套和鎧裝層接入。對於該項試驗，隻要注意到電纜是容性設備，對容性設備做絕緣電阻和吸收比時應注意到的情況。例如：試驗前後的充分放電，先起火後搭接，先斷連後停電搖表等。

絕緣電阻隨溫度變化而小正，環境溫度，埋設好的電纜需要記錄土壤溫度。黏性浸漬紙絕緣電纜的溫度校正係數如表6—4所示。

換算公式

式中

二、直流耐壓和泄漏電流試驗

  油紙絕緣的電纜隻做直流耐壓，不做交流耐壓。因為交流Ig增大有可能導致熱擊穿；熱態時，電場分布不均勻，易損傷電纜，應注意：電纜芯線接負極性：電纜受潮後，水分帶正電荷，如果芯接負極性，水分會向芯線集中，絕緣中水分增加，泄漏電流增大，易發現缺陷。如果芯線正極性，水分向鉛包滲透，絕緣中水分減少，泄露電流下降，不易發現缺陷。

三、橡塑電纜試驗

  橡塑電纜指聚氯乙烯、交聯聚乙烯、乙丙橡皮絕緣電纜。其特點是容量大，電壓等級高結構輕、易彎曲，目前已逐步取代油紙絕緣電纜。交聯聚乙烯電纜和大家熟悉的油浸紙統包電纜的區別除了相間主絕緣是交聯聚乙烯塑料外，還有兩層半導體膠塗層。在芯線的外表麵塗有一曾半導體膠，克服電暈和遊離放電，使芯線與絕緣層之間有良好的過渡，在相間絕緣外表麵，銅帶屏蔽層內塗有第二層半導體體膠。銅帶屏蔽層隻是一層0.1mm厚的薄銅帶，組成了相間屏蔽層。

1.判斷橡塑電纜的內護套及外護套是否進水的方法

  用絕緣電阻表測量絕緣電阻，用500V絕緣電阻表，當每千米的絕緣電阻低於0.5MΩ，應采用下述方法判斷外護套是否進水。

  用萬用表測量絕緣電阻，這種方法的依據是：不同金屬在電解質中形成原電池。某些金屬的電極電位如表6—5所示。

  表6—5 不同金屬在電解質中形成原電池的電極電位

  當交聯電纜的外護套破損進水後，由於不是電解質，在鎧裝層的鍍鋅帶上產生一個對地是（-0.76）V的電位，如果內襯層也破壞進水，那麽銅屏蔽層上會有+0.334V的電位。用萬用表的“正”、“負”表筆換測量鎧裝層對地、鎧裝層對銅屏蔽層之間的電阻。如果正負兩次相測值差較大、則說明原電池形成了，護套有破損。此時在測量回路中由於形成的原電池與萬用表的幹電池相串聯，當極性組合使電壓相加時，測得的電阻性較小，反之，測得的電阻值較大，如果沒有破損，正接、反接測得的電阻值應一樣。

  在電纜投運前，重做終端或接頭後，內襯層破損進水後：用雙臂電橋測量在相同溫度下的銅屏蔽和導體的直流電阻。當前者與後者之比與投運前相比增加時，表明屏蔽層的直流電阻增大，銅屏蔽層有可能被腐蝕。當該比值與投運前相比減少時，表明附件中的倒替連接電的接觸電阻有增大的可能。

2。耐壓試驗

  耐壓試驗分為直流耐壓試驗和交流耐壓試驗。目前橡塑電纜，特別是交聯聚乙烯電纜得到迅速的發展，由於高壓交聯聚乙烯電纜采用直流耐壓存在有明顯缺點。不宜采用直流電壓試驗。原因有以下兩點：①直流試驗電壓過程中交聯聚乙烯電纜及附近形成空間電荷，對絕緣有積累效應，加速絕緣老化，縮短使用壽命。②直流電壓下絕緣電場分布與實際運行電壓下不同，前者按電阻率分布而後者按介電常數分布。

  由於橡塑電纜的絕緣特點，直流耐壓不能模擬運行工況。而且由於橡塑電纜對直流電壓有記憶效應，使直流試驗有累積疊加效應，使得運行後電纜承受過電壓，導致絕緣擊穿。還有一個特點是橡塑電纜的絕緣內易產生水樹枝，在直流試驗設備試驗時充電電流小、容量小、重量輕。

數顯式直流高壓微安表使用說明

1. 本高壓微安表用於直流電壓試驗，在高壓側測量高壓電氣設備內絕緣泄漏電流值。

2. 本高壓微安表是根據法拉第籠等電位屏蔽法來測量，所有測量元器件均處於金屬屏蔽球體的內部。

3. 直流高壓發生器高壓輸出端經水阻（限流電阻）接到該高壓微安表，再經高壓微安表的專用插頭，屏蔽導線接到被試品。

4. 為減少被試品高壓線頭裸露時的電暈離子電流對內絕緣泄漏電流的附加誤差影響，建議用良好的絕緣套將被試品高壓接線處包起來。

5. 本高壓微安表內部采用9V幹電池供電。當高壓屏蔽微安表上顯示"LOWBAT"時，請更換 9V 電池，以避免測量誤差。高壓引線插頭插入後，內部電源接通，拔出時內部斷電，為延長電池使用壽命，建議在停止測量後盡可能拔出高壓引線插頭，以此斷開內部電源。

6. 試品進行直流高壓試驗完畢後，應用配套直流高壓試驗專用放電棒對高壓微安表外殼處放電。

關於配套限流電阻使用參考

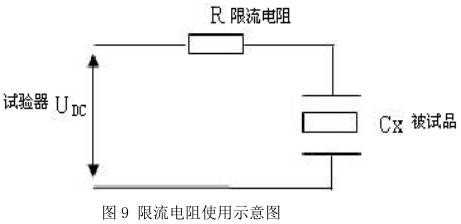

  在交流或直流高壓試驗回路中一般均應接入限流電阻 R，如圖 9 所示，其目的是當被試品 C x 在回路中放電或被擊穿時起限製電流作用，不至於高壓短路導致試驗設備的損壞。但在某些高壓試驗中可不用接入限流電阻，為此對限流電阻的使用提出以下建議：

1. 對氧化鋅避雷器、普通閥式避雷器高壓開關和電力變壓器等電力設備進行直流高壓試驗時，可以不用接入限流電阻。

2. 電力電纜試驗時應在高壓回路中串接限流電阻（隻需將配套的限流電阻擰至倍壓筒頂部高壓輸出螺栓上即可）。

放電棒的使用

1. 試驗完後一般要待試品電壓自放電至試驗電壓的 20％以下，再通過配套的專用放電棒進行放電。放電時放電棒應與高壓輸出端保持一段距離，待放電棒尖端先產生電暈放電，再將放電棒頂端接觸微安表外殼進行放電，最後再將放電棒接地端地線直接接觸被試品進行放電。

2. 特別注意：不能將地線直接接在高壓微安表外殼上直接放電，以免強大的衝擊放電電流引起高壓微安表損壞。

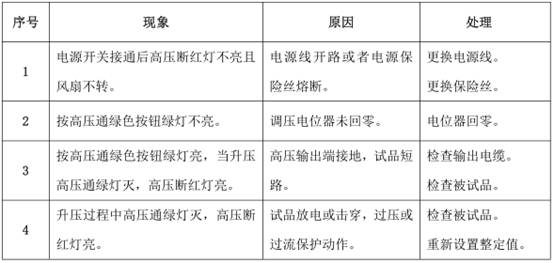

故障檢查及處理
