在丝瓜视频不看不行在使用帶電電纜識別儀之前先了解一下發射機麵版按鈕分別是做什麽用的?

　　1)信號輸出端口：此端口通過直連耦合方式將信號送到待測電纜上，本儀器可自動檢測連接方式(直連或耦合)，當此端口上未接任何輸出線時，屏幕模式菜單顯示為“空閑”，此時不輸出任何信號;

　　2)頻率切換： 本儀器具有低頻、中頻、高頻、射頻四種輸出頻率，適合於不同的測試係統，具有強的抗幹擾能力，當按下此按鈕時，頻率在以上頻率之間輪流切換;

　　3)功率調節： 本儀器采用恒功率輸出方式，低檔、中檔、高檔三檔可選，當按下此按鈕時，功率在以上檔位之間進行切換。

　　4)背光開關： 本儀器開機後打開背光進行測試，當按下此按鍵後，背光打開，再次按下後，背光關閉。

　　5)電源開關： 整個儀器的總開關，當按下此按鈕後，儀器進入測試界麵;

　　6)液晶顯示器： 本儀器采用液晶顯示時進行人機對話

　　7)充電接口 ：用於信號發射機充電

　　帶電電纜識別儀接收機按鈕

　　1)電源開關：負責電源的接通與關斷，按下狀態接通，再按下按鍵抬起關斷;

　　2)頻率切換： 本儀器具有低頻、中頻、高頻、射頻四種輸出頻率，適合於不同的測試係統，具有強的抗幹擾能力，當按下此按鈕時，頻率在以上頻率之間輪流切換;

　　3)背光開關：本儀器開機後打開背光進行測試，當按下此按鍵後，背光打開，再次按下後，背光關閉。

　　4)音量調節：根據需求調節喇叭的聲音大小，按小-中-大-關的順序調整音量;

　　5)增益調節：根據需求調節係統增益，動態範圍為000——100db，開機默認60db;

　　6)充電接口 ：用於信號接收機充電

　　看到這裏相信你對儀器有了初步的認識，那麽以下丝瓜视频不看不行來詳細的講解一下帶電電纜識別儀的使用方法：

　　1. 停電電纜的識別

　　1.1 直連條件

　　必須是停電電纜;

　　至少知道電纜的一個端頭，並將已知端頭和係統分離包括解開零線和地線;

　　1.2信號施加

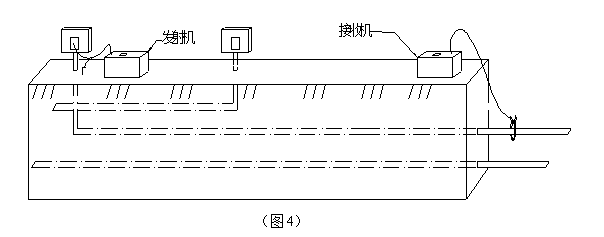

　　此種方法下采用直連法施加信號(如圖4所示);

　　關閉發射機電源開關，將輸出連接線插入發射機的輸出線接口，圖4所示，紅色夾子連接線芯。　　

　　打開發射機電源開關，選擇頻率：

　　發射機有四兩種頻率：低頻、中頻、高頻、射頻;

　　頻率選擇後根據實際情況選擇檔位，發射機分為高檔、中檔、低檔，一般情況下盡量選擇比較低的檔位，以節省電池的電量，選擇完檔位後儀器自動進行阻抗匹配，匹配完成後發射機顯示穩定的當前的係統的故障阻抗，同時圖標開始轉動。

　　1.3信號檢測(識別)

　　用兩頭是四芯插頭的連接線，將接收耦合鉗和接收機相連;

　　打開接收機電源開關，使其頻率與發射機對應;

　　用接收耦合鉗卡住發射機直連線紅線上或電纜頭處，降低增益，使信號強度在800左右，記住當前的增益及強度值，以此值作為基準值;

　　到待測點處，用耦合鉗卡暴露的電纜，查找信號最強的一根電纜，就是要找的那根電纜。

　　2. 帶電電纜的識別

　　2.1 耦合條件

　　電纜必須有已知的暴露點　　

　　電纜兩端必須有接地點或與地有關聯的點(帶電電纜通過零線已與地關聯);

　　耦合位置盡量遠離端頭;

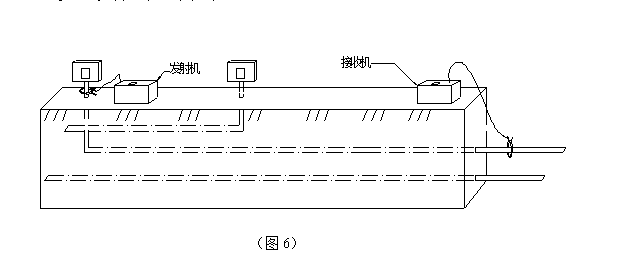

　　2.2 耦合信號施加

　　儀器配備的四芯航空線一頭與發射耦合鉗上的四芯航空座相連，一頭與發射機相連，完成發射鉗與發射機的連接;

　　將發射耦合鉗套在電纜暴露點，此處即為信號施加點，注意耦合器要完全閉合;

　　打開電源開關，選擇頻率，儀器進行阻抗匹配;

　　2.3信號檢測(識別)

　　用四芯航空線，連接接收機和接收耦合鉗;

　　在發射點，將接收耦合鉗卡在電纜上，降低增益，使信號強度在800左右，記住當前的增益及強度值，以此值作為基準值;

　　到待測點處，將接收耦合鉗卡在暴露的電纜上，查找信號最強的一根電纜，就是要找的那根電纜，如電纜較長，信號會有一定的衰減，此時對比查找最強的那根電纜。
