變壓器接線類型為Y/Y(Y0)時，試驗的接線很簡單：測試A相時，測試儀IA接保護高壓側的A相，測試儀的IB接保護低壓側的a相，保護高、低壓側的中性線短接後，接測試儀的IN，不存在補償電流問題。測試變壓器B、C相時，接線與上述類似。

　　當變壓器接線類型為Y/?-11時，常見的接線為：測試變壓器A相時，測試儀IA接保護高壓側的A相，測試儀的IB接保護低壓側的a相，測試儀的IC接低壓側的c相，保護高、低壓側的中性線短接後，接測試儀的IN，其中IC作為補償電流。但如果要求測試變壓器的B相或C相時，又該如何接線呢?

　　高壓側轉換後的電流應為：I'A=(IA-IB)/1.732，I'B=(IB-IC)/1.732，I'C=(IC-IA)/1.732，如果隻給高壓側A相通入一個電流，B、C相不加電流，則轉換後的高壓側三相電流為：

　　I'A=(IA-IB)/1.732=(IA-0)/1.732=IA/1.732;

　　I'B=(IB-IC)/1.732=(0-0)/1.732=0;

　　I'C=(IC-IA)/1.732=(0-IA)/1.732=-IA/1.732。

　　所以高壓側C相上有了電流，並且與A相上的電流大小相等，方向相反。試驗時，為了平衡高壓側C相上的電流，就在低壓側的c相上加一補償電流，並且，所加的補償電流應與加在低壓側a相上的電流大小相等，方向相反。

　　同理，如果測試變壓器的B相，即隻給高壓側的B相加電流，A、C兩相不加電流，依據上述公式得：

　　I'A=(IA-IB)/1.732=(0-IB)/1.732=-IB/1.732;

　　I'B=(IB-IC)/1.732=(IB-0)/1.732=IB/1.732;

　　I'C=(IC-IA)/1.732=(0-0)/1.732=0。

　　由此看出，高壓側的A相上有了一個大小相等、方向相反的電流，試驗時應補償低壓側的a相。因此，正確的接線為：測試儀IA接保護高壓側的B相，測試儀的IB接保護低壓側的B相，測試儀的IC接低壓側的a相，保護高、低壓側的中性線短接後，接測試儀的IN，其中IC作為補償電流。

　　考慮到加在低壓側的兩個電流具有"大小相等、方向相反"的特性，試驗時可隻需給保護輸入兩路電流。正確的接線為：測試變壓器A相時，測試儀IA接保護高壓側的A相，測試儀的IB接保護低壓側的a相，保護低壓側a、c相負極性端短接，低壓側的c相與保護高壓側的中性線短接後，接測試儀的IN。

　　由上述分析不難發現，加在保護低壓側對應相的電流應與加在高壓側的電流反相，加在低壓側的補償電流由要與加在低壓側對應相的電流反向。所以在測試變壓器A相時，當測試儀IA的電流設為0°，則測試儀IB的電流應為180°，測試儀IC的電流應為0°。

　　在此列出幾種不同的變壓器接線方式下補償電流的接線方法，以供參考。其中高壓側基波電流接測試儀IA，低壓側基波電流接測試儀IB，補償電流接測試儀IC。

　　對於三繞變，假定其某一側電流為0，將其簡化為雙繞變，然後進行分相比率製動試驗;一般取I1為保護的高壓側(Y側)線圈電流相量，I2為低壓側(△側)線圈電流相量。分相差動試驗時，I1、I2和保護線圈之間的接線方式如下：

　　Y側相位補償，I1、I2與保護側接線

　　(分相差動試驗)

　　變壓器接線方式A相差動B相差動C相差動

　　Y/Y-12

　　Y/△-11

　　Y/△-1

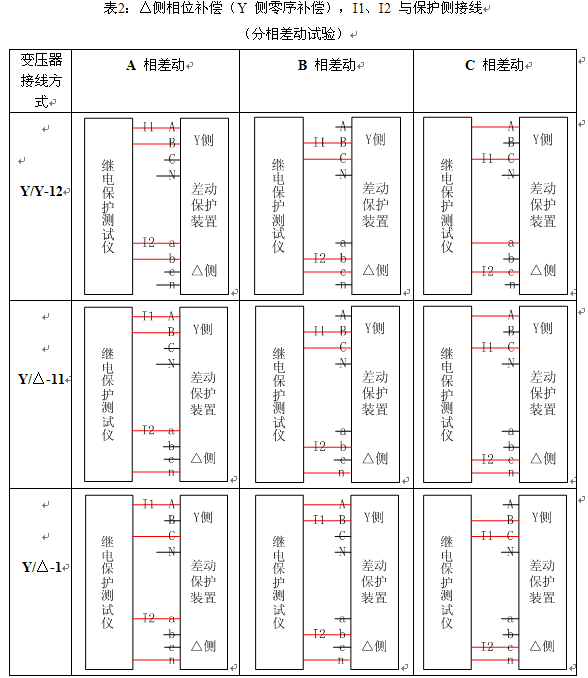

　　△側相位補償(Y側零序補償)，I1、I2與保護側接線

　　(分相差動試驗)

　　變壓器接線方式A相差動B相差動C相差動

　　Y/Y-12

　　Y/△-11

　　Y/△-1

　　如果測試儀同時提供6路電流(高壓側ABC，中壓側或低壓側abc)進行差動試驗，則試驗時測試儀和保護之間的接線大大簡化，隻需將第一組電流Iabc1引入保護的高壓側，第二組電流Iabc2引入保護的中壓側(或低壓側)。兩側電流三相對稱，對應相電流之間的相位差與變壓器的接線方式有關。
