直流高壓發生器是專門用來檢測電力器件的電氣絕緣強度和泄漏電流，本儀器采用高頻倍壓電路，應用新型PWM脈衝寬度調製技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電壓穩定度高，紋波小。

　　①體積小、重量輕、美觀、可靠、操作簡便、功能齊全。

　　②脈衝串邏輯陣列調製，采用大功率IGBT器件，相位模糊控製，從而使輸出穩定度高，紋波小，頻率高達100kHz。

　　③按免維修設計，主要部件均采用德、美、日進口器件，經久耐用，不怕連續對地直接短路放電。

　　④精度高、測量準確，輸出電壓調節采用單個多圈電位器，升壓過程平穩，調節精度高，儀器具有高低壓端測量泄漏電流，高壓端采用球形屏蔽數字表顯示、不怕放電衝擊。抗幹擾性能好，適合現場使用。

　　⑤控製箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單，操作方便。

　　⑥負極性輸出、零啟動、連續可調、有過壓、過流、回零、接地保護、斷線保護等各種保護功能，操作安全。

　　⑦具有75%的功能，做氧化鋅避雷器測量帶來極大的方便。本儀器控製箱上有75%的電壓開關功能，當電流升到1000uA時打開75%的按鈕、這時電壓表、電流表所顯示的值就是75%的數據，做完後應立即將升壓旋鈕回到零位上，並且將微調電壓旋鈕回到零位上。並將75%的銨鈕開關退回到正常的位置上，再做其它試驗。

　　直流高壓發生器是對氧化鋅避雷器、電力電纜、發電機、高壓開關等電氣設備進行直流高壓試驗和漏電試驗，得出被測電氣設備的絕緣強度的儀器，下麵為您詳細介紹直流高壓發生器的組成結構和原理

　　直流高壓發生器，主要由控製箱、高壓倍壓筒以及連接線電源線等附件組成。

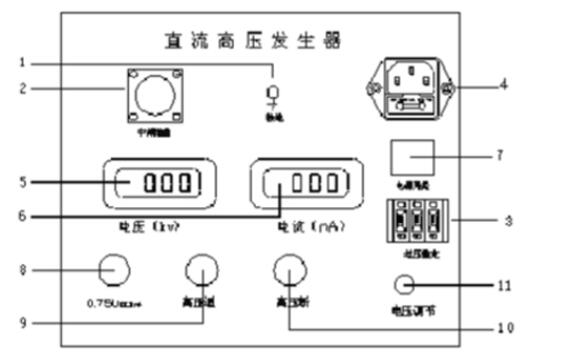

　　控製箱的結構：　　

　　1、控製箱接地端子：控製箱接地端子與倍壓筒接地端子及試品接地聯接為一點後再與接地網相連。

　　2、中頻及測量電纜快速聯接插座：用於機箱與倍壓部分的連接。連接時隻需將電纜壓下插頭順時針方向轉動到位，拆線時隻需逆時針轉動電纜插頭。

　　3、過壓整定撥盤開關：用於設定過電壓保護值。撥盤開關所顯示單位為kV，設定值為試驗電壓1.1倍。

　　4、電源輸入插座：將隨機配置的電源線與電源輸入插座相連(交流220V±10%，插座內自帶保險管。)

　　5、數顯電壓表：數字顯示直流高壓輸出電壓。

　　6、數顯電流表：數字顯示直流高壓輸出電流。

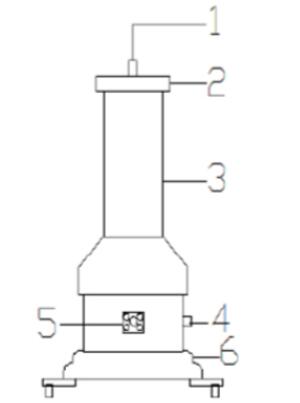

　　倍壓筒的結構：　　

　　1、高壓引出接線柱(可連接微安表和水電阻或限流電阻)

　　2、均壓球

　　3、倍壓筒體

　　4、接地端子

　　5、中頻連接端子

　　6、底座
