大地網接地電阻測試儀的三級法和四級法操作步驟及試驗目的：

　　一、大地網接地電阻測試儀三極法測量

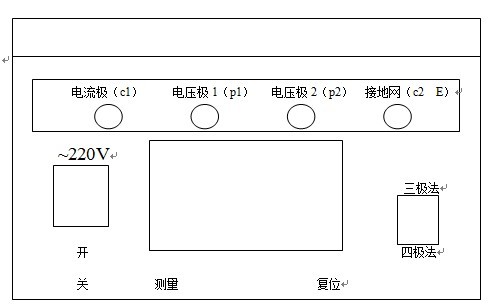

　　三極法測量時儀器麵板上的測量方法指示開關指向三極法。三根線測試分別連接電流極地樁、電壓極地樁、地網。　　

　　二、大地網接地電阻測試儀四極法測量

　　四極法測量時儀器麵板上的測量方法指示開關指向四極法。從地網上引出兩根連接線分別連接到電壓極2、接地網接線柱，然後按測量操作步驟進行測試。

　　三、大地網接地電阻測試儀測試操作步驟

　　1、首先檢查用於試驗的電流線、電壓線和地網是否有短路現象(用萬用表測量)，地樁上的鐵鏽是否清除幹淨，其深度是否合適(大於0.5米)，同時檢查測試線與地樁的連接是否導通。按測量接線圖(2)選好地樁後接線，開始測量過程。

　　2、檢查連線無誤後，給儀器接上AC220V/50HZ電源，對儀器進行通電。

　　3、按測量鍵，開始測量(測試過程中，液晶屏顯示“正在測試，請等待……”)

　　4、儀器測試結束後，顯示測試結果後，記錄測試數據(本儀器可多次重複測量)

　　5、關掉儀器電源後，拆除連線，測試過程結束。

　　四、儀器測試過程中故障診斷說明

　　1、若儀器顯示“回路電阻偏大”，則說明“電流輸出連線”與“電流極”地樁接觸不良或地樁太少，需增加地樁，減少回路電阻。地樁不小於0.5米。

　　2、儀器顯示“超過量程”，即為所測電阻大於15Ω。

　　3、儀器顯示“接地極、電流極接線錯誤”即為電流線或接地線未連好。

　　4、若儀器顯示“電壓極連線錯誤”則可能電壓線未連上。
