一、測量導電回路電阻的目的

　　高壓斷路器導電回路直流回阻包括套管導電杆電阻、導電與觸頭連接處電阻和動、靜觸頭之間的接觸電阻等。導電杆電阻一般不會變化，其他兩處的鏈接電阻和接觸電阻由於各種因素之間的影響(如觸頭表麵氧化、觸頭間殘留有機械雜物或碳化物、接觸壓力下降、接觸麵積減小和短路電流燒傷等)，常常有所增加。所以測量每相導電回路電阻，實際上是檢查動、靜觸頭之間的接觸電阻和連接電阻的變化，主要是判斷動、靜觸頭是否接觸良好。運行中、動、靜、觸頭之間的接觸電阻往往會增大，使正常運行工作電流下發生過熱，尤其是通過短路電流時，觸頭發熱更嚴重，可能燒傷周圍絕緣或造成觸頭燒溶粘接，從而影響斷路器跳閘時間和開斷能力，甚至產生拒動發生，所以相關規程規定，斷路器在安裝後、頂起(包括大小修)和開斷短路電流一定次數後，都要進行此項試驗。

　　二、試驗方法

　　測量高壓斷路器導電回路電阻的方法采用直流降壓法。測量接線原理圖如圖1-1所示。

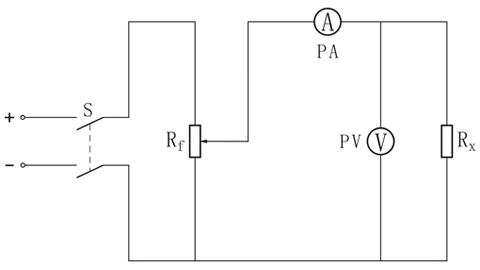

　　圖1-1 高壓斷路器導電回路測量原理圖

　　S—電源控製開關;Rf—分壓電阻;Rx—被測電阻;

　　PA—直流電流表;PV—直流毫伏表

　　由於導電回路接觸電阻很小，都是微微歐數量級，所以電壓表內阻遠遠大於此值，故導電回路電阻值Rx=U/I。

　　根據動、靜頭的接觸麵上有一層極薄的膜電阻的影響，如果直流電流太小，則所測電阻小於實際電阻值，不準確。相關規程要求直流電流I≥100A，使接觸麵上的極薄的膜電阻擊穿，所測電阻值與實際電阻值相符合。

　　三、斷路器導電回路電阻測試儀

　　以前高壓斷路器導電回路電阻測量采用直流伏安法，電流一般在10A，電源由蓄電池供給。顯然不符合《規程》要求的I≥100A。隨著電學技術的發展，目前斷路器導電回路電阻測量都采用專門的測試儀，如我公司研發生產的回路電阻測試儀。

　　100A/200A回路電阻測試儀具有以下優點：

　　1、電流滿足要求，I≥100A，200A可選，所以測量值和實際值相符合。

　　2、測試儀內部附有標準電阻，測量精度較高。

　　3、電流值能自動恒流，有效減少主流電源波動對試驗結果的影響。

　　4、采用四端子接線法，有效排除測試線電阻對試驗結果的影響。

　　5、測量電流自動鎖定，不需要人工調節。

　　6、配備高速熱敏打印機，打印試驗結果，便於記錄。

　　四、測量注意事項

　　1、如果采用專用儀器測量，則按說明書進行。如果采用伏安法測量，防止因斷路器測量過程中跳閘而燒壞毫儀表。

　　2、測量前將斷路器電動合閘後測量，隻有允許手動合閘的斷路器才可以在手動合閘後進行測量。

　　3、在測前應該將斷路器跳合幾次，以消除觸頭之間氧化膜影響。

　　4、如果斷路器有主、輔觸頭或並聯支路，應對並聯的每一對觸頭分別分別進行測量。測量時應在非被測的觸頭間墊以薄的絕緣物。
