測試開始前的準備：

◆將被測線路的測量端引下線可靠接入大地，

◆將儀器麵板左上角的接地端子可靠接入大地，

◆將電源輸出信號地N可靠接入大地，

◆將儀器測試電源輸出端子A、B、C與線路測量引下線連接。

◆將儀器儀器測試端子UA、UB、UC與線路測量引下線連接。

儀器測試接線完成後，再打開線路引下線的接地，以保證設備和操作人員的安全。

現場試驗接線示意圖

如果測試引下線隻引出3個端子，盡量用截麵積足夠大的導線，並保證與線路測量端可靠連接，避免引入較大的接線誤差。

儀器測試接線極為簡捷，隻需一次接入上述測試線，通過儀器自動控製測量方式和被測線路對端接線方式配合，即可完成所有序參數測量，大大提高測試效率和操作安全性。

1、 感應電壓測量

感應電壓的測量，在測量選項的一行，選中後垂直按下鼠標，儀器自動測量三相感應電壓。接線如圖5-1所示

2、正序電容測試接線及對端操作

在進行正序電容測試前必須測量線路的感應電壓，如果三相線路上有任意一相感應電壓超過100V，需將儀器所配的抗幹擾並在麵板上的UA、UB、UC和N之間，如圖。

感應電壓的測量在測量選項的一行，選中後垂直按下鼠標，儀器自動測量三相感應電壓

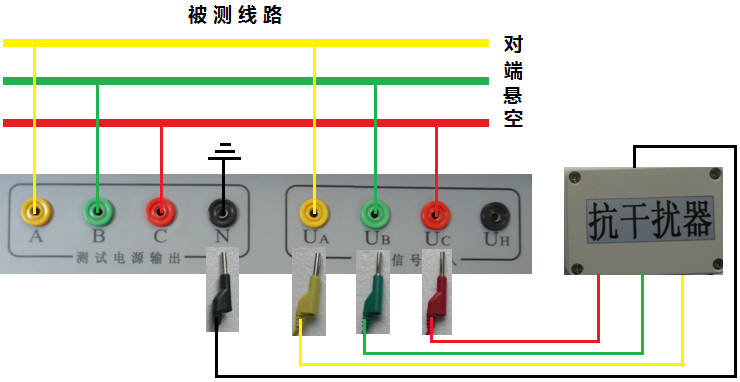

正序電容測試並上抗幹擾後的接線圖

在正序電容（正序開路）測試中，被測線路對端（相對於測量端）開路，將儀器電源輸出至被測線路測量端外側電流引下線，電壓測量輸入端接至電壓引下線。
