一、接地電阻測試儀的測量原理

　　1.對地電壓測量采用平均值整流法。

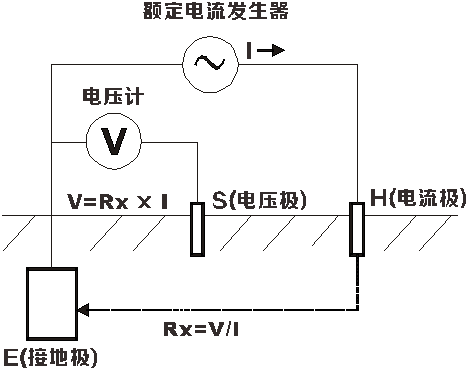

　　2.接地電阻值測量采用額定電流變極法，即在測量對象E(接地極)和H(電流極)之間流動交流額定電流I(30mA Max，128Hz);求取E和S(電壓極)的電位差V，然後求取接地電阻Rx的方法。

　　Rx=V/I　　

　　3.其工作誤差(B)是額定工作條件內所得誤差，由使用儀表存在的固有誤差(A)和變動誤差(Ei)計算得出。　　

　　A： 固有誤差 E1：位置變化產生的變動

　　E2：電源電壓變化產生的變動 E3：溫度變化產生的變動

　　E4：幹擾電壓變化產生的變動 E5：接觸電極電阻產生的變動

　　E7：係統頻率變化產生的變動 E8：係統電壓變化產生的變動

　　二、接地電阻的測量方法：

　　測量前請確認測試線插頭已完全插入儀表對應接口，未完全插入或接觸不良，可能造成測量值出現誤差

　　對低值接地電阻測量，線阻校驗後測量更

　　接地電阻測量時，E、H接口間將產生大約50V電壓!請勿在測量接口間另施加電壓，請注意避免觸電事故

　　接地電阻測量時，測試線不能混繞，應將測試線分開進行測量

　　輔助接地棒H、S盡可選擇水份多的場所深埋，以降低輔助接地電阻值從而減小指示誤差

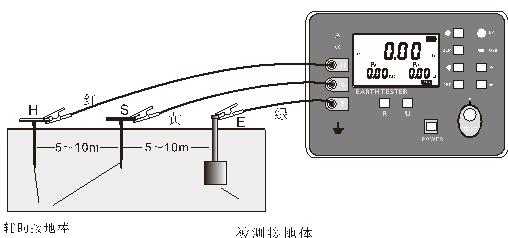

　　精密測量接地電阻采用三線連接，輔助接地棒、測試線都連接好後，切換功能測量電阻R模式，按鍵按“TEST”鍵開始測量，測量中LED指示燈閃爍，LCD倒計數顯示，測量完成後指示燈滅，LCD顯示測量值。從被測物體開始，每隔5～10米分別將輔助接地棒呈一直線插入大地，將接地測試線(紅、黃、綠)從儀表的H、S、E接口開始對應連接到輔助電流極H、輔助電壓極S、被測接地極E上。如圖示：　　
