變頻丝瓜视频不看不行試驗中電抗器的正確接線方式分串聯和並聯兩種：

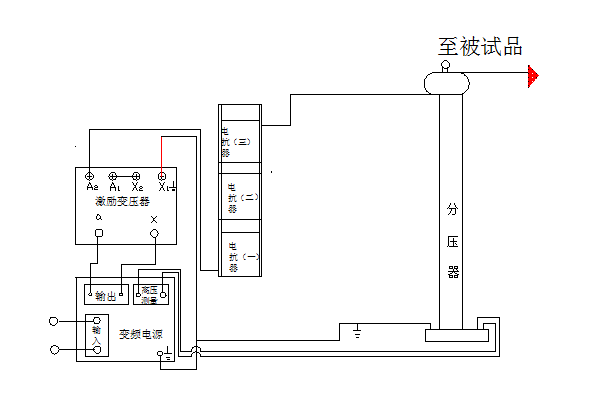

　　一、電抗器串聯　　

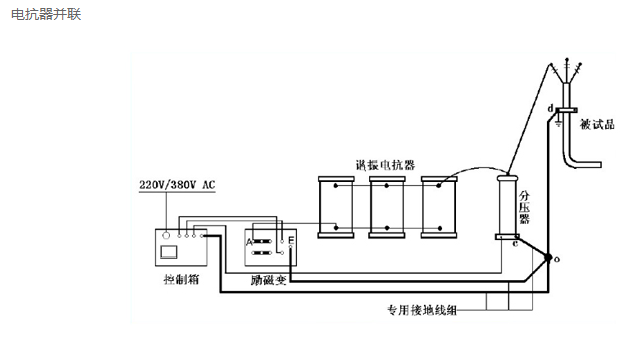

　　二、並聯　　

　　試驗操作步驟

　　試驗準備工作

　　根據被試品試驗電壓及電流的不同確定不同的電抗器連接方式，按確定的試驗接線圖接好試驗接線，檢查無誤。

　　檢查試驗設備完好齊全，現場安全措施完備。

　　(2)開始試驗

　　(試驗時可選擇手動試驗、自動試驗兩種試驗方法，詳細使用及操作說明見

　　《變頻電源用戶操作使用手冊》)

　　過壓保護校驗：

　　例：當試驗電壓為12kV時，過壓保護將自動設定為試驗電壓的1.1倍(即13.2kV)，當試驗電壓到達設定的保護值後，儀器將自動斷開主電源的輸出，並進行過壓保護提示。

　　注:若采用手動試驗，則過壓保護設定值按實際試驗電壓的1.1設進行設定

　　過流保護校驗：

　　由用戶設置過流保護值，當電流達到或高於保護電流時，係統軟、硬件將同時停機保護，並彈出保護信息，向用戶報告過流保護動作時的狀態。

　　該套係統激勵變大過流保護整定值不超過40A。

　　例：當試驗電流到達設定的保護值後，儀器應自動斷開主電源的輸出，並進行過流保護提示。

　　注：低壓過流保護設定：按激勵變壓器低壓側電流的2倍整定,大值不高於激勵變壓器低壓側額定的3倍.
