架空的高壓輸電線路，在長時間的使用之後，有可能會發生輸電線路故障，需要及時找到故障點並進行修複，但是如果派人力去沿線查找，則效率太低，因此需要用到專用的電力測試設備，而輸電線路故障距離測試儀就是專門做架空輸電線路故障點的檢測的，本文就來給大家簡單介紹該設備的主要工作原理。

　　電纜故障測試是根據傳輸線中無線電波傳輸不均勻、線路阻抗不均勻的原理進行的。

　　根據傳輸線理論，每條線具有其特征阻抗Zc，其由線的結構確定，而不管線的長度。在均勻的傳輸線上，任何點的輸入阻抗都等於特征阻抗。如果連接到端子的負載等於特征阻抗，則線路發送的電流波或電壓波沿線傳輸，並且端子被負載完全吸收而不會反轉。當線路上任何一點的阻抗不等於Zc時，電波將在此時產生全反射或部分反射。反射的大小和極性可以用反射係數P表示，其關係如下：　　

　　式中：Zc為傳輸線特性阻抗，Zo為傳輸線反射點阻抗。

　　(1)當線路非斷層時，Zo=Zc，P=0，無反射。

　　(2)當線斷開時，Zo=∞，P=1，線被全反射，反射波的極性與入射波相同。

　　(3)線路短路時，ZO=1，P=-1，線路發生負全反射，與入射波相位相反。

　　低壓脈衝法(以下簡稱脈衝法)。

　　當脈衝波輸入到線路中時，脈衝沿著線路以速度V傳輸。當線路Lx距離被反射並折回到輸入端時，往返時間為T，可表示為：　　

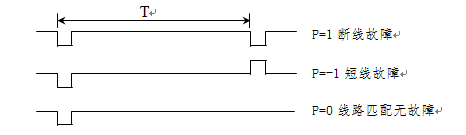

　　V是波在電路中的傳播速度，它與電路的主要參數有關。它是每個電路的一個固定值，可以通過計算和儀器測量。脈衝源的發射脈衝和線路故障點的反射波由顯示裝置實時顯示，時間t由儀器提供的時鍾信號測量。因此，可以通過公式(2)求出線路故障點的距離lx。不同故障的波形如圖1所示。

　　通過低阻接地、短路故障和電纜斷線故障，可以方便地測量故障距離，並可方便地采用衝孔法測量故障距離。然而，對於高阻故障，由於低電壓脈衝作用下的高阻抗，反射波不明顯，甚至沒有反射。在這種情況下，應加入一定的直流高壓或衝擊高壓使其放電，並利用閃絡電弧形成瞬時短路產生無線電波反射。　　

　　使用輸電線路故障距離測試儀來查找電纜的故障距離比較簡單，此設備的工作原理也相對來說很容易掌握，電力工作者需要做的，就是在輸電線路發生故障時，及時使用該設備，快速找到電纜的故障距離。
