一、發電機轉子交流阻抗試驗的目的

　　如果轉子繞組出現匝間短路，則轉子繞組有效匝數就會減小，其交流阻抗就會減小，損耗會有所增大，因此，通過測量轉子繞組交流阻抗和功率損耗，與曆次試驗數據相比，就可以有效地判斷轉子繞組是否有匝間短路。

　　二、試驗方法及注意事項

　　1.試驗方法

　　向轉子繞組施加交流電壓，讀取電壓、電流及功率損耗值。

　　施加電壓的大小通過調壓器調節。

　　2.試驗用儀器

　　(1)轉子交流阻抗測試儀、調壓器。

　　(2)在現場沒有轉子交流阻抗測試儀時，可使用調壓器、標準CT、交流電壓表、交流電流表、有功功率表。

　　3.用交流阻抗測試儀測量

　　發電機轉子交流阻抗測試儀為新型的測試儀器，裝置內部自動計算電流、電壓、功率、阻抗及曲線等相關數據，試驗時隻需調壓即可，儀器會自動讀取數據，並帶過流過壓保護報警功能。

　　4.無功補償裝置的作用

　　無功補償裝置是通過感性電流和容性電流之間的關係，可補償試驗電流30A到100A，對於大型發電機組，本試驗使用的調壓器如果有條件並接無功補償裝置，則調壓器容量可以大大減小，可使用6KVA、250V的調壓器。如果沒有無功補償箱，調壓器容量將達到10KVA，比較笨重。

　　5.注意事項

　　(1)阻抗和功率損耗值自行規定。在相同試驗條件下與曆年數值比較，不應有顯著變化。

　　(2)隱極式轉子在膛外或膛內以及不同轉速下測量。

　　(3)每次試驗應在相同條件、相同電壓下進行，試驗電壓峰值不超過額定勵磁電壓。

　　(4)轉子到現場後，未穿入發電機前，應做膛外轉子交流阻抗試驗，穿入發電機後，可做膛內測試。此項目屬於單體試驗，應由安裝單位進行。

　　(5)機組整套啟動前，提前準備試驗儀器及接線。測試工作負責單位由調試單位和安裝單位協商進行。

　　(6)在機組升速過程中，選取不同的轉速點測試，直到機組定速3000轉。

　　(7)機組超速試驗後，應再次進行本試驗。

　　(8)試驗時，應注意與勵磁回路斷開。以避免對勵磁回路造成損害;受勵磁設備的影響，不能加壓。

　　(9)試驗時，應選取足夠容量的外接臨時電源，並不使用帶漏電保護的電源開關。

　　(10)試驗前，應確認碳刷研磨符合工藝要求，以避免影響試驗數據的準確性。

　　6.碳刷研磨的必要性

　　碳刷的弧度應研磨至和滑環的弧度一樣,不然升速時轉子打火很厲害,況且電弧產生熄滅間會有過電壓,另外也直接影響到試驗接線各環節接觸的良好性，從而影響試驗數據的準確性。

　　另外，所有的測量線盡量用粗而且短的線,因為有功功率損耗大部分消耗在轉子線圈上,還有一部分會消耗在測量導線上,應盡量減少測量導線的有功損耗.

　　7.試驗危險點及危險源

　　(1)連接工作電源時可能造成電對人體的危害。

　　(2)測試過程中人體接觸到被試回路中設備，造成電對人體的危害。

　　(3)測試過程中因勵磁回路電源未斷開，帶電拔碳刷，會產成電弧導致對設備的損害。

　　(4)向滑環上施加電壓時，在旋轉的轉子旁工作時容易產生對人的危害。

　　8.試驗安全措施

　　(1)在試驗現場應用能迅速斷開電源的開關。

　　(2)試驗電源容量必須滿足要求。

　　(3)必須在現場試驗人員知曉的情況下，才能送上試驗電源。試驗結束後，必須斷開試驗電源才能撤離現場。

　　(4)在向轉子夾接試驗線時，應避免對人身的傷害，以及對轉子滑環、碳刷架的損壞。

　　三、試驗接線

　　如果現場沒有交流阻抗測試儀，可使用以下儀器儀表，並按下圖1-1接線。　　

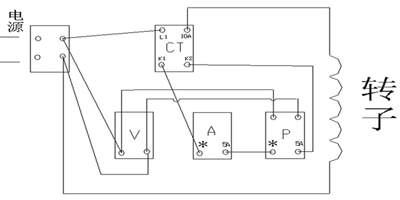

圖1-1 發電機轉子交流阻抗試驗接線圖

　　使用儀器儀表：調壓器、標準CT、交流電流表、交流電壓表、有功功率功率表。

　　儀器儀表選用：要求提供交流阻抗測試儀膛外試驗的數據，根據其施加電壓選取交流電壓表，根據試驗結果選取標準CT、交流電流表、有功功率表。

　　四、試驗結果判斷及報告

　　1.試驗結果判斷

　　在相同試驗條件下與曆年數值比較，不應有顯著變化。

　　2.試驗報告應反映的數據

　　報告內容包括：項目名稱、試驗依據、儀表型號、編號、環境溫度和濕度、測試時間、測試地點、被試設備名稱、試驗人員、試驗結果及分析、結論。
