從測試原理來說，鉗形接地電阻測試儀隻能測量回路電阻，對單點接地是測不出來的。但是，用戶完全可以利用一根測試線及接地係統附近的接地極，人為地製造一個回路進行測試。下麵介紹二種用鉗形接地電阻測試儀測量單點接地的方法，此方法可應用於傳統的電壓-電流法無法測試的場合。

　　見圖1-1，在被測接地體RA附近找一個獨立的接地較好的接地體RB(例如臨近的自來水管、建築物等)。將RA和RB用一根測試線連接起來。　　

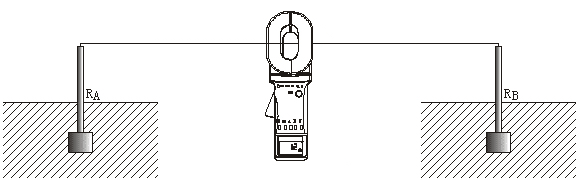

圖1-1 二點法測量接地電阻接線圖

　　由於鉗表所測的阻值是兩個接地電阻和測試線阻值的串聯值。

　　RT=RA+RB+RL

　　其中：RT為鉗形接地電阻測試儀所測的阻值。

　　RL為測試線的阻值。

　　將測試線頭尾相連即可用鉗形接地電阻測試儀測出其阻值RL。

　　所以，如果鉗形接地電阻測試儀的測量值小於接地電阻的允許值，那麽這兩個接地體的接地電阻都是合格的。

　　如圖1-2，在被測接地體RA附近找二個獨立的接地體RB和RC。　　

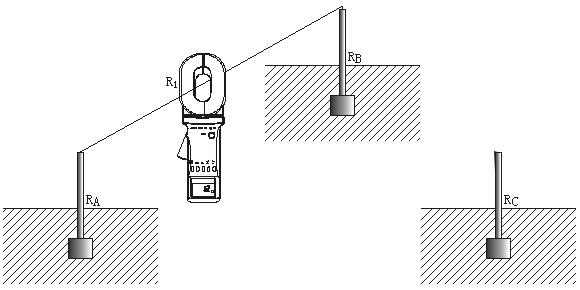

圖1-2 三點法測量RA和RB接地電阻的接線圖

　　第一步，將RA和RB用一根測試線連接起來，見圖1-2。用鉗形接地電阻測試儀讀得第一個數據R1。

　　第二步，將RB和RC連接起來，見圖1-3。用鉗形接地電阻測試儀讀得第二個數據R2。　　

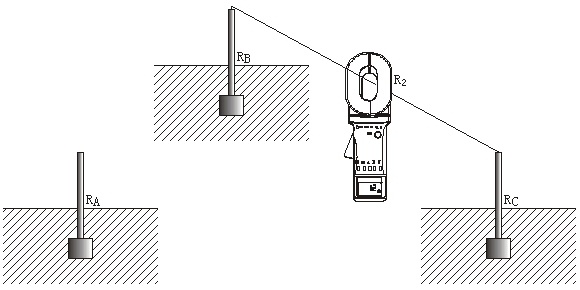

圖1-3 三點法測量RB和RC接地電阻的接線圖

　　第三步，將RC和RA連接起來，見圖1-4。用鉗形接地電阻測試儀讀得第三個數據R3。　　

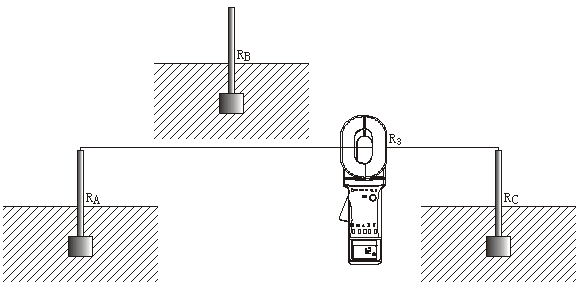

圖1-4 三點法測量RA和RC接地電阻的接線圖

　　上麵三步中，每一步所測得的讀數都是兩個接地電阻的串聯值。這樣，就可以很容易地計算出每一個接地電阻值：

　　由於：R1=RA+RB R2=RB+RC R3=RC+RA

　　所以：RA=(R1+R3-R2)÷2

　　這就是接地體RA的接地電阻值。為了便於記憶上述公式，可將三個接地體看作一個三角形，則被測電阻等於鄰邊電阻相加減對邊電阻除以2。

　　其它兩個作為參照物的接地體的接地電阻值為：

　　RB=R1-RA RC=R3-RA
