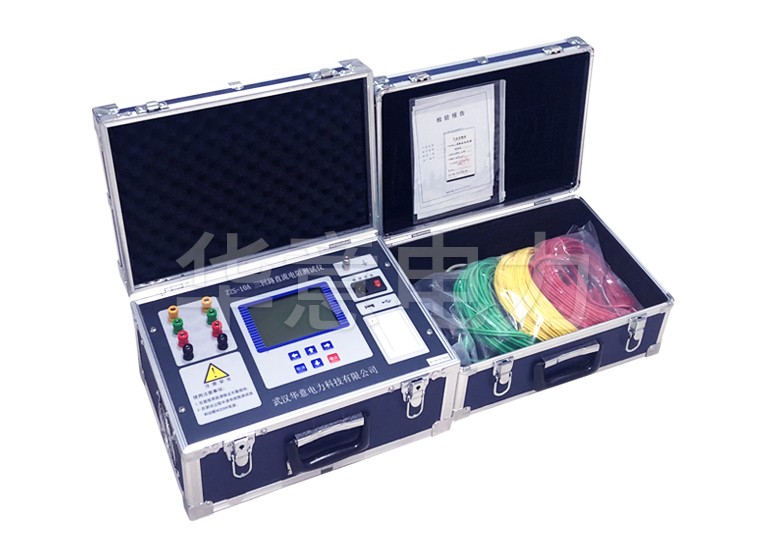

丝瓜视频色版安卓電力是三回路直流電阻測試儀的生產廠家，三回路直流電阻測試儀可以采取三相同時測量的方式測試A0、B0、C0相的直流電阻，大大節省測試時間，那麽三回路直流電阻測試儀怎麽接線?

　　三回路直流電阻測試儀怎麽接線：

　　1.將電源線把儀器與外部AC220V電源連接，將接地端子與大地連接。

　　2.然後依次將接線端子的四個測試鉗(黃綠紅黑)分別接到變壓器高壓側的A、B、C、O。也可以將接線端子的四個測試鉗(黃綠紅黑)分別接到變壓器低壓側的a、b、c、o，如果隻有三個套管，可以不接黑色測試鉗，但這種情況不可以選擇三相同時測量和單相電阻測量，隻能選擇單線電阻測量且不用再移動測試鉗。

　　3.當選擇單相電阻測試時必須接黑色的測試鉗，當選擇單線電阻測試時，需注意所選的測試方式與所夾的測試鉗要一一對應。

　　4.單相變壓器使用時將接線端子黃色和黑色的測試鉗接到單相變壓器的高壓側或低壓側，選擇單相電阻測試方式測量即可。

　　5.三回路直流電阻測試儀配套的專用測試線已經將電流、電壓線設計到同一測試鉗口上，接線簡單方便

　　6.接線：將被試品通過專用測試線與三回路直流電阻測試儀的接線柱連接牢固，同時把地線可靠接地，具體接線見下圖：

　　(1)高壓側三相、單相、單線測試

圖2 高壓側三相、單相、單線測試接線圖

　　(1)低壓側三相、單相、單線測試

圖3 低壓側三相、單相、單線測試接線圖

　　變壓器的直流電阻是變壓器製造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位鬆動、缺股、斷線等製造缺陷和運行後存在的隱患。
