變壓器三通道直流電阻測試儀使用說明及功能。

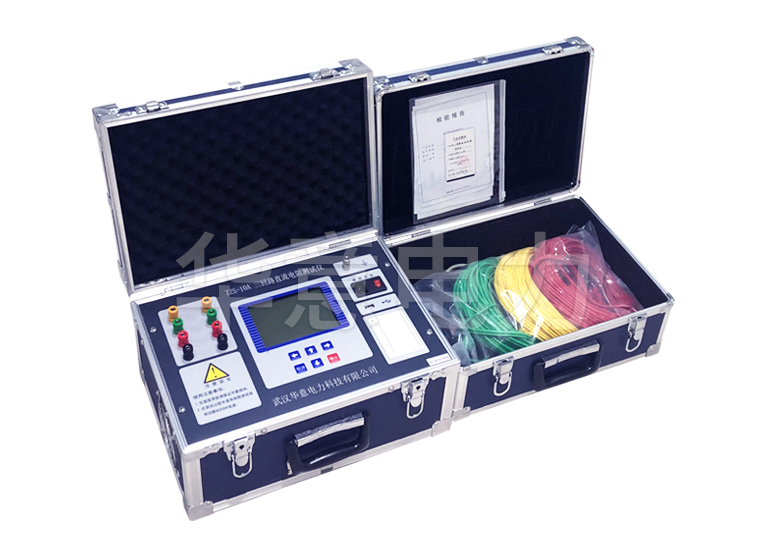

　　變壓器三通道直流電阻測試儀使用說明

　　1 .變壓器三通道直流電阻測試儀製造商使用時，請按照本說明書進行接線操作。

　　2 .接地端子或電源線的接地端請在附近可靠接地。

　　3 .測試菜單項的選擇和實際的測試項目和接線必須一致。

　　4 .用本測量儀的三相測量、兩相測量、單相測量3種方法測量時，中性點中流過的電流不同，因此電阻值小的線圈(小於1m)用3種測量方法測量的結果略有不同。 對於同一側繞組，建議使用相同的測量方法。

　　5 .某相的被測量電阻值過大或未接線時，機器會催促該相“未連接”。 各相的被測量電阻值過大或未接線時，會顯示“測試線路未連接，請重新接線”的信息。

　　6 .一次測試結束後，按“取消”或“複位”鍵退出測量狀態，設備自動進入放電狀態，畫麵顯示“正在放電”，放電結束後設備自動返回菜單狀態，可以繼續操作。

　　7 .電源保險管容量為1A(3*10A型)，因此請勿隨意增大保險管容量。

　　變壓器三通道直流電阻測試儀使用功能

　　1.3個測量電路同步測量。 同時顯示不平衡率，自動計算。

　　2、高度智能化的設計，功能設定巧妙先進，能夠自動判斷測試線虛擬連接等故障。

　　3 .可以配置輔助磁鐵箱，對於大型變壓器，通過輔助磁性測量，可以大幅縮短測量時間。

　　4、保護功能完善，能可靠地保護反電位對儀器的衝擊，具有自動放電指示功能。

　　5 .可以存儲或打印所有測量結果。 本機內置有不會停電的存儲器，可以長期保存測量數據，隨時瀏覽或打印。

　　6 .功能配置靈活，可進行三相測量、兩相測量、單相測量，可任意組合輸出電流，3x10A型測試儀可組合為10A+10A+10A方式、20A方式、10a方式，使用極為方便。

　　7 .測量速度快，對有載調壓變壓器的高壓起動器側無需切斷電源，無需逆向接線，可一次性通電測量所有分觸點三相電阻值。 低壓側可采用20A大電流方式，縮短測量時間，提高工作效率。

　　8、自動程控電流源技術，上述各種電流組合方式均在小值0至1000的電流範圍內，由內部微控製器根據被測電阻自動控製，達到較寬的測量範圍和測量狀態。
