        三相繼電保護測試儀回路原理是什麽?

        發布時間:2021-03-17 15:07:42 瀏覽次數:4988

          三相繼電保護測試儀(又稱微機繼電保護測試儀)回路原理

          1、輸入AC220V電源通過保險通過輸出控製繼電器K1進入雙碳刷調壓器T1輸入, 通過將電源調整到隔離變壓器T2(兼職助推器)的T1旋鈕,泵被分成三個泵輸出,其中一個是3A額定AC0-250V輸出,泵輸出電壓通過整流器過濾以輸出0-350V直流電壓。第二台泵為 15V (10A),通過繼電器在傳感器上輸出 0-10A 交流電流, 0-500mA交流電流通過電阻器,通過繼電器轉換0-10A或0-500mA直流電流,第二個抽屜是10V(100A)高電流端,該抽頭通過傳感器一次側直輸出100A電流,電路帶負載能力強,但輸出略超載,不能長時間處於大電流狀態。

          三連電保護測試儀的輔助電路與主電路相同,AC220V電源安全進入雙碳刷式穩壓器T1小旋鈕調節的電壓。通過隔離變壓器T4可直接調節輸出0-20V或0-250V交流電壓或0-350V直流電壓。此回路額定電流為1A。按下輔回路“輸出控製”開關。調節小旋鈕即可輸出。

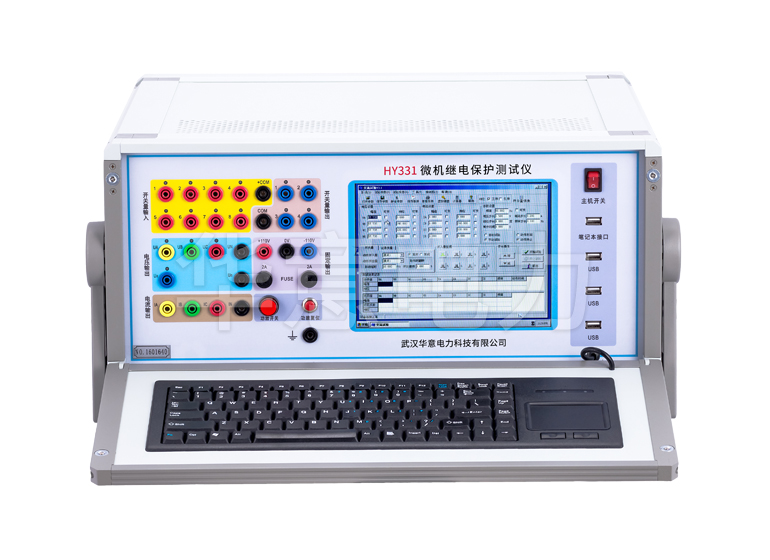

        HY331 微機繼電保護測試儀 02.jpg

          2、測量回路

          由大旋鈕調節的主回路輸出量交流“0-250V“、“0-500mA”、“0-10A“、“0-100A”。直流“0-350V“、“0-500mA”、“0-10A“通過設備上的電路板繼電器轉換。對於每個班次,備忘錄監控相應的輸出。“0-500mA”文件包含在“0-10A”文件中。使用時,“0-10A”文件是“0-500mA”監控。

          3、時間測量

          該設備內置6位數字顯示秒表。電子秒表可以從內部或外部啟動。內部啟動時,可通過按下“輸出控製”開關啟動秒表。通過觸點短接設備麵板上的秒表端子,可以停止秒表。秒表有一個單獨的電源開關,不用時可以關閉。

          4、聲光提示

          電路技術設備通過內置聲光提示進行電路,在被測斷電器接點以及動作時,可將接點可以接入試驗箱聲光提示插孔。試驗箱內發出報警聲或發光,提示斷電器接點學生動作發展情況。
