接地導通電阻測試儀采用電流電壓法的測量原理，也稱為四線法的測量技術。

　　接地導通電阻測試儀的測量原理如下。

　　從電流源經由"I+、I-"兩端口(也稱為I型端口)向被測量電阻Rx提供電流，電流的大小由電流計I讀取，Rx兩端的電壓降"v、V-"兩端口(也稱為v型端口)被取出，電壓上升通過測量I、v，可以計算出被測電阻的電阻值。

　　由此可知，接地下拉導體導通測試器用4端子法進行測量，可以消除導線電阻和接觸電阻引起的誤差。

　　接地下線導通測試儀按照以下接線方法進行接線。

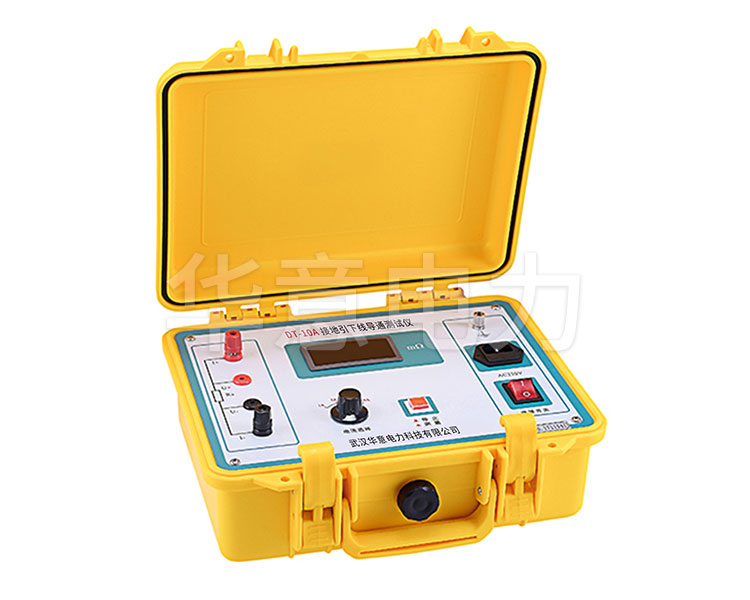

　　儀器上有兩條測試線。一根紅色50米線與卷軸相連，大叉與紅色接線柱I+相連，小叉與紅色接線柱u+相連，黑色5米線大叉與黑色接線柱I-相連，小叉與黑色接線柱U-相連。

　　首先，找到與地網連接合格的下線作為基準點。

　　將儀器上自製的2條測量線(50米、5米)的一端插入儀器接線座，帶測試儀的一端夾在基準點和被測點之間(但是，黑色測量線夾在基準點之間，紅色測量線夾在各個被測量點之間)。

　　為了確保測量數據的正確性，請盡量清潔被測量點的接觸麵。

　　確認接線檢查無誤後，接通220V交流電源，接通電源開關，接通設備。 按下“測量”鍵開始測試，在畫麵中央的顯示區域測量的電阻值顯示為導通電阻值，單位顯示為mΩ。

　　按下“測量”鍵，設備測試結束後，切斷電源，合上測試夾，放入附件包。
