高壓開關機械特性測試儀測試原理

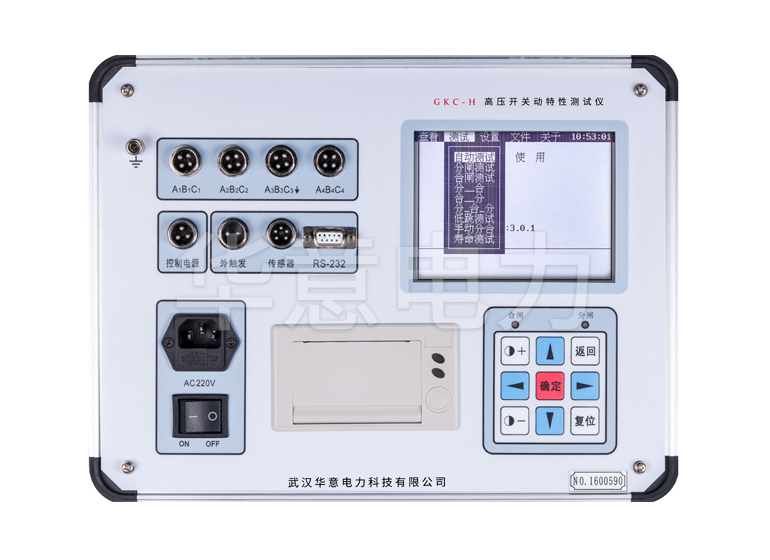

　　高壓開關機械特性測試儀基於高性能工業嵌入式平台，具有高速數據采集分析處理能力，能抵禦強電磁場(500KV以上)幹擾，同時具有多路高壓開關動特性同時分析和測試精度高等特點。針對不同開關的不同測試要求，本儀器具有豐富完善的用戶自定義功能。本儀器內置隔離型可調直流電源及開關操作命令模擬控製模塊，試驗時可通過內附直流電源直接控製開關分、合閘、重合閘操作，具有自動或手動進行動作電壓試驗功能。本儀器可進行各種類型的高壓開關有關機械特性參數(時間、速度、同期、行程、彈跳、線圈電流等)測試與特性分析。

　　高壓開關機械特性測試儀測試原理

　　高壓開關機械特性測試儀采用回路電阻測試的四端接線方法,實際上是測試開關動作過程中的動態電阻,可以用來測試西門子3AQ和3AT係列石墨觸頭的SF6高壓斷路器.動態電阻測試通道的工作原理是在斷路器石墨觸頭的兩個端子上加載10A恒流源,通過接在斷路器兩端的另外兩根測試信號線(電壓信號),測試石墨觸頭動作時200mV內的動態電壓變化波形,由此來測定斷路器金屬觸頭的位置,再根據石墨觸頭的長度來推斷出石墨觸頭真實確切的位置。
