一、接地電阻表測試要求：

　　a.交流工作接地，接地電阻不應大於4Ω;

　　b.安全工作接地，接地電阻不應大於4Ω;

　　c.直流工作接地，接地電阻應按計算機係統具體要求確定;

　　d.防雷保護地的接地電阻不應大於10Ω;

　　e.對於屏蔽係統如果采用聯合接地時，接地電阻不應大於1Ω。

　　二、接地電阻表

　　接地電阻表適用於測量各種電力係統，電氣設備，避雷針等接地裝置的電阻值。亦可測量低電阻導體的電阻值和土壤電阻率。

　　三、接地電阻表工作由手搖發電機、電流互感器、滑線電阻及檢流計等組成，全部機構裝在塑料殼內，外有皮殼便於攜帶。附件有輔助探棒導線等，裝於附件袋內。其工作原理采用基準電壓比較式。

　　四、使用前檢查測試儀是否完整，測試儀包括如下器件。

　　1、接地電阻表一台

　　2、輔助接地棒二根

　　3、導線5m、20m、40m各一根

　　五、接地電阻表使用與操作

　　1、測量接地電阻值時接線方式的規定

　　儀表上的E端鈕接5m導線，P端鈕接20m線，C端鈕接40m線，導線的另一端分別接被測物接地極Eˊ，電位探棒Pˊ和電流探棒Cˊ，且Eˊ、Pˊ、Cˊ應保持直線，其間距為20m

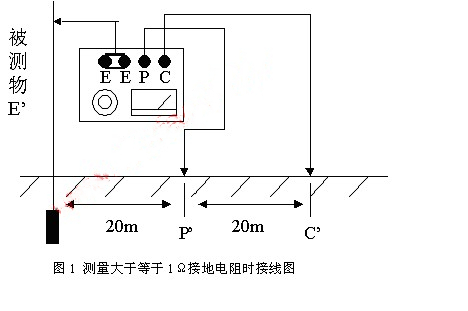

　　1.1測量大於等於1Ω接地電阻時接線圖見圖1

　　將儀表上2個E端鈕連結在一起。　　

　測量小於1Ω接地電阻時接線圖

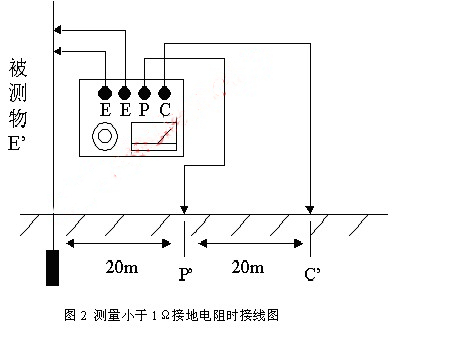

　　1.2測量小於1Ω接地電阻時接線圖見圖2

　　將儀表上2個E端鈕導線分別連接到被測接地體上，以消除測量時連接導線電阻對測量結果引入的附加誤差。

　　2、操作步驟

　　2.1、儀表端所有接線應正確無誤。

　　2.2、儀表連線與接地極Eˊ、電位探棒Pˊ和電流探棒Cˊ應牢固接觸。

　　2.3、儀表放置水平後，調整檢流計的機械零位，歸零。

　　2.4、將“倍率開關”置於最大倍率，逐漸加快搖柄轉速，使其達到150r/min。當檢流計指針向某一方向偏轉時，旋動刻度盤，使檢流計指針恢複到“0”點。此時刻度盤上讀數乘上倍率檔即為被測電阻值。

　　2.5、如果刻度盤讀數小於1時，檢流計指針仍未取得平衡，可將倍率開關置於小一檔的倍率，直至調節到完全平衡為止。

　　2.6、如果發現儀表檢流計指針有抖動現象，可變化搖柄轉速，以消除抖動現象。　　

　　六、注意事項

　　1、禁止在有雷電或被測物帶電時進行測量。

　　2、儀表攜帶、使用時須小心輕放，避免劇烈震動。
