需要注意的是，由於耐壓測試中存在對人身產生危險的高電壓，進行測試時必須特別小心。

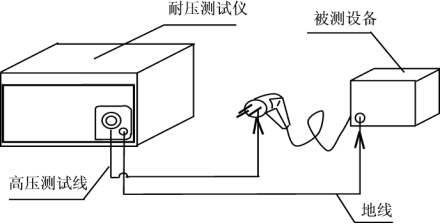

　　一、高壓耐壓測試儀接線圖　　

　　二、高壓耐壓測試儀使用方法

　　a.插好220V，50Hz電源，將高壓輸出線和輸出低端線分別與儀器的高、低兩輸出端接好， 並將兩輸出線端頭懸空放好;

　　b.根據實驗要求設置擊穿電流：按下“電源開關”→ 按下“報警電流設定”按鈕，旋轉電流調節旋鈕，使電流顯示值為試驗所需報警值，設定完畢，釋放“報警電流設定”按鈕;

　　c.根據試驗要求設定試驗時間：按下“定時/連續”開關到“定時”檔，撥動撥碼上的數字，調節試驗所需時間值;設置完畢，釋放“定時/連續”開關到“連續”檔;

　　d.根據試驗要求設置試驗電壓：先將調壓器旋鈕逆時針旋到零位，按下“啟動”按鈕，“高壓”指示燈亮，順時針旋轉調壓器旋鈕，直至高壓顯示儀表指示到所需電壓;

　　e.按下“複位”按鈕，切斷試驗電源，然後將高壓輸出試驗夾高端接於試品的帶電部分，輸出低端試驗夾接於試品的絕緣部分。

　　f.按下“定時/連續”開關到“定時”檔→ 按下“啟動”按鈕，此時高壓加到試品上，電流表顯示擊穿電流值，待計時完成後，如果試品合格，則自動複位;如果試品不合格，則高壓自動切斷，並聲光報警;按下“複位”按鈕，聲光報警消除，恢複待試驗狀態。

　　g.試驗完畢後，切斷電源，整理儀器。

　　三、高壓耐壓測試儀注意事項

　　a. 本崗位作業人員須熟悉該設備各項性能及操作要求，非本崗位人員嚴禁操作，操作者腳下墊絕緣橡皮墊，戴絕緣手套，以防高壓電擊造成生命危險。

　　b 高壓耐壓測試儀必須可靠接地，在連接被測機器時，必須保證高壓輸出“0”及在“複位”狀態

　　c. 測試時，高壓耐壓測試儀接地端與被測體要可靠相接，嚴禁開路;

　　d. 切勿將輸出地線與交流電源線短路，以免外殼帶有高壓，造成危險;

　　e. 盡可能避免高壓輸出端與地線短路，以防發生意外;

　　f. 測試燈、超漏燈、一旦損壞，必須立即更換，以防造成誤判;

　　g. 高壓耐壓測試儀避免陽光直射，不要在高溫潮濕多塵的環境中使用或存放.
