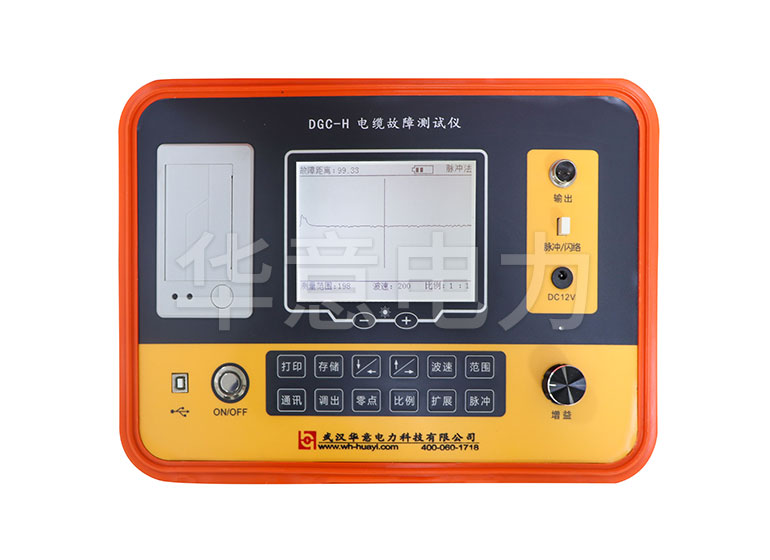

電纜故障測試儀麵板控製機構和按鍵菜單的作用

　　1、控製機構

　　1)觸發：供選擇觸發工作方式用。按下開關位置為閃絡法工作方式。

　　在使用脈衝法測試時，開關置於打開位置。

　　2)輸出：儀器輸出線連接被測電纜的測試端。

　　3)充電：儀器使用直流蓄電池組，若儀器顯示電量不足，插入電源充電指示燈亮即可。

　　2、按鍵作用說明

　　1)“開、關”鍵：控製儀器電源開啟/關斷。按下此鍵，儀器電源接通，顯示屏將顯示工作視窗。

　　2)“采樣”鍵：按鍵向被測線路上發射脈衝，每按一次，儀器就發射一次脈衝並進行采樣，若按下三秒鍾，儀器則連續發射脈衝，隻有當其它鍵按下時才停止。

　　3)“◄►”鍵：具有兩種作用：

　　儀器測試功能時，為活動光標左右移動操作。

　　儀器菜單功能時，為左、右移動選擇菜單項操作。

　　4)“+○—”鍵：LCD液晶顯示屏對比度調節。

　　3、菜單功能的作用及操作

　　1)範圍：用於故障檢查，因為在故障查找時，一般都是從近距離開始逐步向遠距離檢查的。

　　開機時，儀器的測量範圍為198m，也就是說你所查找的故障範圍是否在0～198m之間，如果沒有出現故障波則必須改變測量範圍值，測量範圍從198m開始，每增加一次，範圍增大一倍，範圍最大值為12720m。為了不同長度電纜的測試，當改變測量範圍時，發射脈衝的寬度隨著範圍的增大而加寬。

　　操作步驟如下：

　　按下測量範圍鍵，每按一次 ，範圍增大一倍。

　　2) 起點：用以高速光標計數的起點位置。開機時屏幕上有兩光標分別在屏上最右端(起點)和中間位置。若需要改變光標起點位置，則可調節“◄►”鍵將中間活動光標調到所需起點位置，然後按“零點”菜單選擇接受，此時原起點光標與活動光標重合變為新起點光標，數據顯示為0m。操作步驟如下：

　　按下比例鍵，當儀器下方菜單中出現零點菜單時，則可調節“◄►”鍵使之高亮，然後按下比例鍵。

　　3) 比例：用以在檢查到故障位置後為了精確定位而將波形進行擴展。操作步驟如下：

　　按下比例鍵，當儀器下方菜單中出現比例菜單時，則可調節“◄►”鍵使之高亮，然後按下比例鍵。

　　4) 波速：由於電波在不同結構的電纜上的傳播速度是不同的，因此，在測試各種不同型號的電纜時，必須適應該電纜傳輸的波速值。開機時，儀器的傳播速度自動置為200m/ns，測試中應根據電纜而修改。操作步驟如下：

　　按下波速鍵，使波速值高亮，然後按“◄►”鍵調節波速，到達所需波速按下波速鍵使之高亮消失。

　　5) 存儲：儀器具有波形及參數存儲功能，用此功能可將儀器測試的波形及參數分別存入儀器中提供的非易失性存儲器單元中，以備將來調出比較。操作步驟如下：

　　按下比例鍵，當儀器下方菜單中出現存儲菜單時，則可調節“◄►”鍵使之高亮，然後按下比例鍵。

　　6) 調出：由於儀器采用了非易失性存儲器，所存儲的波形關機後都不會易失。因此，儀器可以在任何時候將存儲的波形及參數調出來分析，也可以將存儲的波形調出來與當前測試的波形進行比較，可進一步精確判斷故障點。操作步驟如下：

　　按下比例鍵，當儀器下方菜單中出現調出菜單時，則可調節“◄►”鍵使之高亮，然後按下比例鍵。

　　7) 日期：按下日期鍵 ，調節“◄►”鍵改變數值，按下日期鍵轉到下一值。完畢按日期鍵確認。

　　8) 打印：按下打印鍵，自動完成打印。

　　上述菜單操作過程中，屏幕下方會有操作對話提示出現。
