便攜式三相電能質量分析儀結構外觀
便攜式三相電能質量分析儀外型尺寸及端子布置
便攜式三相電能質量分析儀外觀如圖：
便攜式三相電能質量分析儀正麵上方是液晶顯示器，下方是按鍵區，頂端為接線部分，右側為其它端口(通訊、充電、USB)區域。

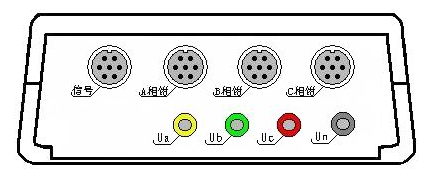

頂端接線端子區如圖所示：
包括：電壓輸入端子UA、UB、UC、UN;鉗形電流互感器接口(A相鉗、B相鉗、C相鉗);信號接口(保留功能)。

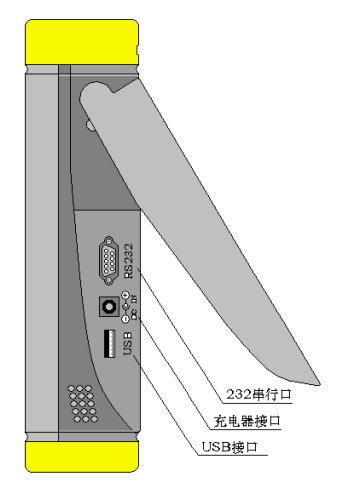

便攜式三相電能質量分析儀的右側視圖如下圖，在後支架打開時，可露出下部的其他接口部分，包括以下三部分：
˜
232串行口(用於上傳保存的數據至計算機);同時還可用來更新程序;注意：本接口與電腦的連接必須用隨機配備的專用通訊電纜，普通串口線不適合本接口的使用。
˜ 充電器接口，用於連接充電器，當儀器電量不足時將充電器接到此接口給儀器進行充電。
˜ USB接口，通過專用數據線可連接電腦，將儀器內存儲卡做為大容量存儲器使用。側麵圖見下圖。

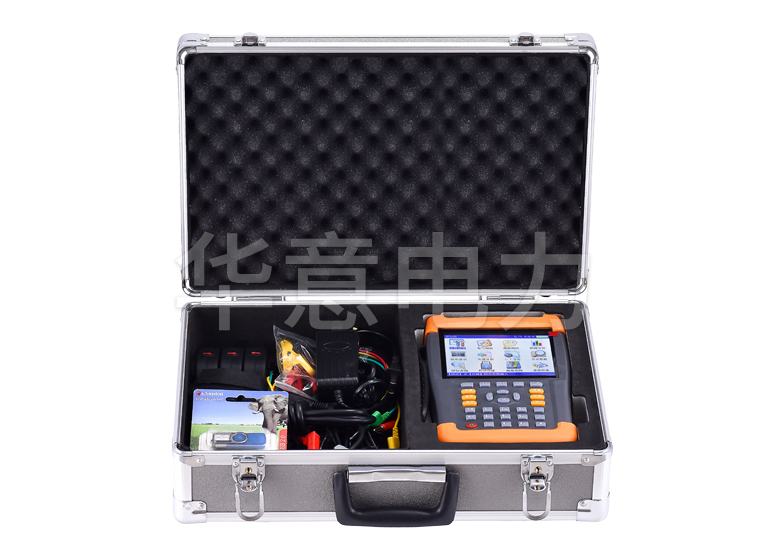

˜ 儀器的外包裝箱外型尺寸，如下圖所示：
