接地電阻測試儀在電力測試領域運用廣泛，下麵丝瓜视频不看不行一起來了解一下防雷工程接地電阻測試儀的作用。

　　一、防雷工程接地電阻測試儀的作用

　　1.測量大型接地網接地阻抗、接地電阻、接地電抗;

　　2.測量大型接地網場區地表電位梯度;

　　3.測量大型接地網接觸電位差、接觸電壓、跨步電位差、跨步電壓;

　　4.測量大型接地網轉移電位;

　　5.測量接地引下線導通電阻;

　　6.測量土壤電阻率

　　二、防雷工程接地電阻測試儀技術參數

　　1.使用條件

　　環境溫度:0℃~+45℃

　　相對濕度:≤85%RH

　　2.測量範圍及恒流值(有效值)

　　電阻:0~2Ω(10mA)，2~20Ω(10mA)，20~200Ω(1mA)

　　電壓:AC 0~20V

　　3.測量精度及分辨率

　　精度:0~0.2Ω≤±3%±1d

　　0.2Ω~200Ω≤±1.5%±1d

　　1~20V≤±3%±1d

　　分辨率:0.001Ω、0.01Ω、0.1Ω、0.01V

　　4.輔助接地電阻及地電壓引起的測量誤差

　　允許輔助接地電阻RC(C1與C2之間)<1.8kΩ;

　　RP(P1與P2之間)<40kΩ誤差≤±5%

　　允許地電壓≤5V(工頻有效值)誤差≤±5%

　　5.電源及功耗

　　大功率損耗≤2W

　　電源:6.8V~9V(6節5鎘鎳可充電電池)，外接220V交流電源充電。

　　體積:220mm×200mm×105mm

　　重量:≤1.4kg

　　三、防雷工程接地電阻測試儀使用方法

　　多點接地係統

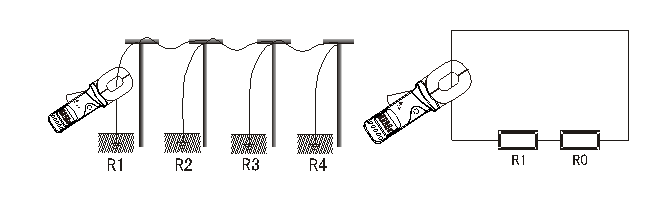

　　對多點接地係統(例如輸電係統杆塔接地、通信電纜接地係統、某些建築物等)，它們通過架空地線(通信電纜的屏蔽層)連接，組成了接地係統。見下圖。當用鉗表測量時，其等效電路如下：　　

　　R0為所有其它杆塔的接地電阻並聯後的等效電阻。

　　雖然，從嚴格的接地理論來說，由於有所謂的“互電阻”的存在，R0並不是通常的電工學意義上的並聯值，但是，由於每一個杆塔的接地半球比起杆塔之間的距離要小得多，而且畢竟接地點數量很大，R0要比R1小得多。因此，可以從工程角度有理由地假設R0=0。這樣，丝瓜视频不看不行所測的電阻就應該是R1了。

　　以上就是防雷工程接地電阻測試儀的作用，希望能幫助更多電力測試人員認識此設備，提高大家的測試效率。
