電力檢測設備有一些試驗接線、試驗方法、試驗參數需要注意。尤其是繼電保護測試儀這些比較精密複雜的儀器，下麵來看繼電保護測試儀的試驗指導。

　　諧波製動係數檢驗（變壓器差動保護部分）

　　●試驗接線：

　　接線方法１（高、低壓側同時加電流）：測試儀IA接高壓側A相，IB接低壓側a相，高、低壓側的中性線短接後接測試儀IN。

　　接線方法２（僅高壓側加電流）：測試儀IA接高壓側A相，高壓側的中性線接測試儀IN。

　　●試驗方法：

　　下麵以接線方法2為例（僅高壓側加電流）：

　　假設某變壓器的二次諧波製動係數為20%。

　　先在“參數”頁麵中選擇“以基波的百分比表示”。然後在“諧波”頁麵中選中IA，設置基波幅值為2A，並在表格中設置2次諧波為25%（大於諧波製動係數為20%，使保護開始試驗時不動作），如圖所示：

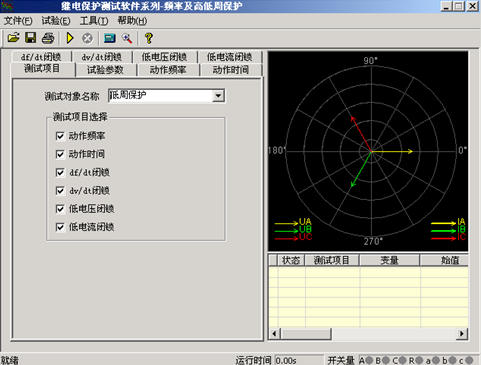

　　繼電保護測試儀

　　切換至“參數”頁麵，選擇IA為變量，波形為“二次諧波”，並設幅值步長為1%，選擇“手動變化”方式。設置好的參數如上圖所示。開始試驗，按步長逐步減小變量致保護動作。將動作時IA的二次諧波百分比值與整定的製動係數對照。
