繼電保護測試儀對反時限過流繼電器的測量技術規範符合GB/T 7261-2016繼電保護和安全自動裝置基本試驗方法，現場使用時可參考下文中的具體方法。

　　反時限過流繼電器是用在電力設備過負荷或短路時，能按預定的時限可靠動作，發出信號或切除故障部分，一般用於發電機、變壓器及輸配電係統保護中。

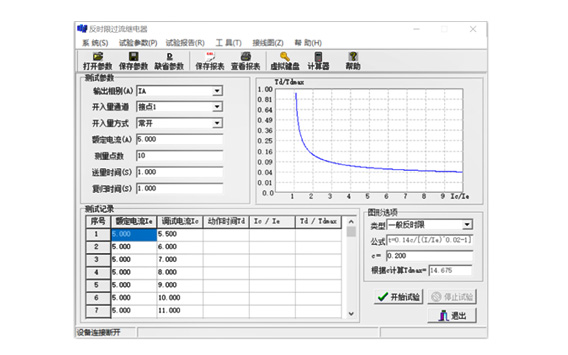

　　反時限過流繼電器測量的測量應進入繼電保護測試儀的反時限過流繼電器測試模塊，如下圖設置測量測試參數。

　　設置一組電流，程序自動測試每個電流下的繼電器的動作時間，並在坐標係中繪製動作電流與動作時間的關係曲線，可做單相反時限試驗也可做三相反時限試驗。

　　電流相別設置

　　一般為單相電流，當電流比較大時，可選用兩相並聯或三相並聯輸出，當選多相並聯時，程序內部自動將電流相位，置為同相位，同時自動將電流平均分配到各相電流輸出，用戶不必重新計算，做三相反時限時，三相電流同時按調試電流輸出，相位互差120度。

　　測量點數

　　10個點為常規設置，如果沒有特殊要求保持不動，用戶可以進行修改。

　　送量時間

　　有電流輸出的時間，必須大於額定電流的動作時間。

　　複歸時間

　　無電流輸出的時間，一般取1~2秒。

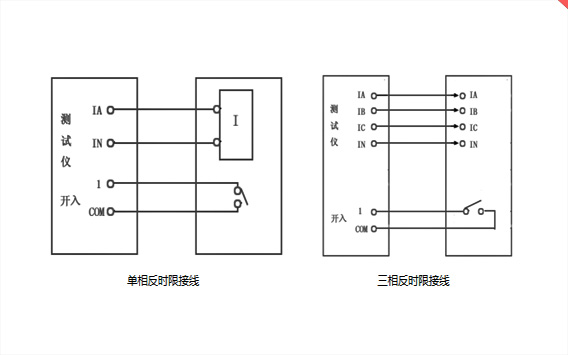

　　測量反時限接線圖

　　上圖中的接線圖分別說明了單相反時限和三相反時限的接線圖，現場可依此為參考依據，開關量的選擇默認為第一組，若果選其它的組也是可以測量的。
