高壓閃絡法介紹

高壓閃絡法分為兩種：

第一：直流高壓閃絡法（簡稱直閃法）

當故障電阻極高，尚未形成穩定電阻通道之前，可利用逐步升高的直流電壓施於被測電纜。至一定電壓值後故障點首選被擊穿，形成閃絡，利用閃絡電弧對所加入電壓形成短路反射，反射回波在輸入端被高阻源形成開路反射。這樣電壓在輸入端和故障點之間將多次反射，直至能量消耗殆盡為止。測試原理線路圖如圖2所示，線路的反射波形如圖3所示。

故障點距離：

其中：T＝t2－t1＝t2－t1＝t2－t1＝……

理論波形為徒峻的矩形波，因反射的不完全和線路損耗使實際波形幅度減小和前後變圓滑。

第二、衝擊高壓閃絡法（簡稱衝閃法）

當故障電阻降低，形成穩定電阻通道後，因設備容量所限，直流高壓加不上去，此時需改用衝擊電壓測試。直流高壓經球間隙對電纜充電直至擊穿，仍用其形成的閃絡電弧產生短路反射。在電纜輸入端需加測量電感L以讀取回波。其原理線路見圖4所示，電波在故障點被短路反射，在輸入端被L反射，在其間將形成多次反射。因電感L的自感現象，開始由於L的阻流作用呈現開路反射，隨著電流的增加經一定時間後呈現短路反射。而整個線路又由電容C和電感L又組成一個L—C放電的大過程。因此，在線路輸入端所呈現的波過程是一個近於衰減的餘弦曲線上迭加著快速的脈衝多次反射波，如圖5所示。從反射波的間隔可求出故障的距離。

故障距離　　　　

T+ΔT≥T　　其中ΔT為放電延遲時間。

高壓閃絡法也叫衝閃法是查找電纜故障位置比較直觀的一種測試原理，非常實用，可對高壓電纜的高阻故障類型進行準確的定位，它的組成結構是由電纜故障測試儀、脈衝電容器，電壓保護球係，油浸式試驗變壓器、控製箱和聲磁同步采樣器組成。

 武漢丝瓜视频色版安卓電力目前主推的高壓電源是集成式一體機，減小操作的複雜度，小巧輕便，方便攜帶和現場移動。

 接線方法

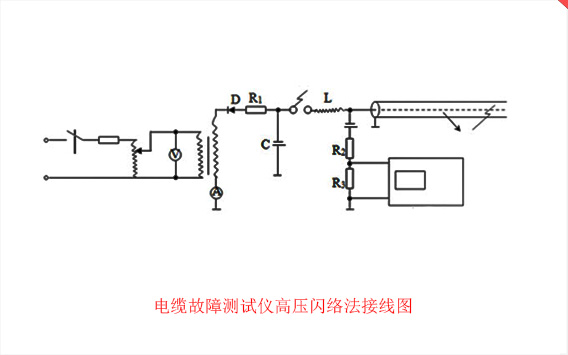

接線方法看著複雜，如果能從原理上理解接線的目的，就比較簡單而且容易記住，具體方法如下圖所示：

圖中：

D是外置二極管；

R限流電阻；

C是脈衝電容；

L是放電球係。

注意，現在的油浸式試驗變壓器將二極管內置在高壓套管中，替代的是短路杆，當短路杆斷開時輸出直流電壓，短路杆短接時輸出交流電壓。

其次，脈衝電容沒有正負極的區分，脈衝電容一端接高壓電壓，另一端接地，防止跨步電壓的影響，建議用戶所有接地遵循一點接地。

接線注意問題

接地線要接好並且牢靠，不良的接地會造成脈衝電容的反向衝擊電壓帶到控製箱的機殼上，造成觸電。

其次，脈衝電容的兩個接線柱是其中一端是接高壓，另一端是經過放電球間隙引出到被測電纜上，不要直接接到電纜上，造成短路容易燒毀控製箱和油浸式變壓器的高壓線包。

測試結束後，先關閉電源，在放電，一定要先放電在拆線，脈衝電容的儲能電流可達幾百安，一旦遭到電擊有可能涉及生命安全，放電時，應先加限流電阻R限製放電，待電容器上電壓降低後，再直接對地放電。
