判斷氧化鋅避雷器是否老化或受潮，通常是通過觀察正常工作電壓下流過氧化鋅避雷器的阻性電流的變化，即阻性漏電流是否增大來判斷的。

　　阻性漏電流往往隻占總電流的 10% 到 20%。因此，僅通過觀察全電流的變化，很難判斷氧化鋅避雷器阻性電流的變化。隻有電阻泄漏電流來自總電流。分開以便更準確地分析和判斷。

　　測試儀依靠電壓參考信號，高速采集參考電壓和避雷器泄漏電流，通過諧波分析的方法進行快速傅裏葉變換，分別計算出電阻分量（基波、諧波）和電容分量。

　　阻性電流基波=全電流基波cosφ，φ為全電流與電壓基波的相位角差

　　在現場測量中，字排列的避雷器，中間B相通過雜散電容影響A、C的漏電流：A相φ減小2°左右，阻性電流增大；C相φ增加約2°。電阻電流甚至負向減小；B相基本不變，這種現象稱為相間幹擾。相間幹擾的一種方法采用自動補償方法。這種方法的前提是B相對於A/C相的相間幹擾稱為相間幹擾。現場情況複雜。不推薦使用自動補償。建議判斷原始測量數據的趨勢。. 參考以下方法判斷 MOA 性能：

　　1、氧化鋅避雷器的阻性電流值占全電流的比值在設定值以上時，大於設定值1，提示；大於設定值2，告警

　　2、如果阻性電流占全電流的百分比明顯增長，其中，基波的增長幅度較大（曆史正常值偏大的百分比），諧波的增長不明顯。此種情況一般可確定為氧化鋅避雷器汙穢嚴重或內部受潮。

　　3、如果阻性電流占全電流的百分比明顯增長，其中諧波的增長幅度較大（曆史正常值偏大的百分比），基波的增長不明顯。此種情況一般可確定為氧化鋅避雷器老化。

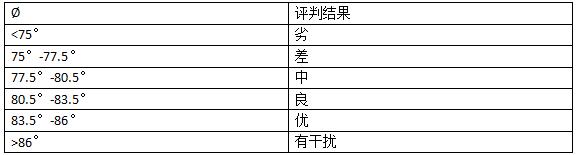

　　根據角度判斷：

　　評判結果

　　4、曆史數據的縱向比較

　　曆史數據的縱向比較是指對每個數據進行曆次試驗測量結果的比較，在現場的避雷器位置固定的條件下，其所受的相間幹擾是相對穩定的，每個被測值的變化隻和運行電壓和避雷器自身的狀態有關，一般采用變化率來進行比較，《電氣設備預防性試驗規程》規定：當有功分量泄漏電流增加到2倍的初始值時，應縮短監測周期為三個月一次。

　　建議處理方法

　　1、氧化鋅避雷器測試結果的分析，以曆史數據縱向變化趨勢為依據，不刻意追求測試值的絕對大小。

　　2、氧化鋅避雷器的阻性電流值在正常情況下約占全電流的10～20%。如果測試值在此範圍內，一般可判別此氧化鋅避雷器運行良好。

　　3、氧化鋅避雷器的阻性電流值占全電流的25～40%時，可增加檢測頻度。密切關注其變化趨勢、並做數據分析判斷。

　　4、氧化鋅避雷器的阻性電流值占全電流的40%以上時，可以考慮退出運行，進一步分析故障原因。

　　5、如果阻性電流占全電流的百分比明顯增長，其中，基波的增長幅度較大，諧波的增長不明顯。此種情況一般可確定為氧化鋅避雷器汙穢嚴重或內部受潮。

　　6、如果阻性電流占全電流的百分比明顯增長，其中諧波的增長幅度較大，基波的增長不明顯。此種情況一般可確定為氧化鋅避雷器老化。

         以上就是丝瓜视频色版安卓電力對氧化鋅避雷器測試原理及性能判斷，如果您還有更多想要了解的，歡迎在線或來電谘詢。
