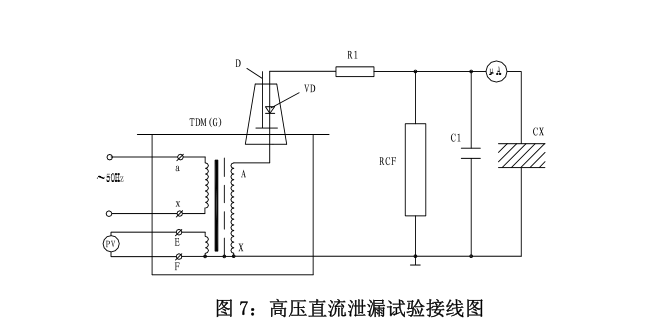

試驗變壓器在做被試品的直流耐壓或泄漏試驗時接線原圖如圖7。

注:此試驗應先抽出短路杆“D”，圖7中所示。

圖中：VD-高矽堆R1-限流電阻 C1-高壓濾波電容

RCF- 阻容分壓器 CX-被試品 uA-帶保護微安帶

泄露試驗中限流電阻R1選擇在額定輸出電壓時，輸出端短路電流不超過高壓矽堆的最大整流電流。如電壓矽堆的最大整流電流為100mA時用於60KV的試驗裝置，限流電阻按R=60/0.1=600KΩ選擇。限流電阻還應具有足夠的容量和沿麵放電距離。高壓濾流電容C1一般選擇在 0.01- 0.1uF，當被試品的電容量很大時，C1可省略不用。

泄漏試驗的操作及注意事項：

1)試驗前應先檢查被試品是否停電，接地放電，一切對外連線是否擦幹淨。要嚴防將試驗電壓加到有人工作的部位上去。

2) 接好試驗裝置的接線後，應複查無誤後才可加壓。應特別注意檢查高壓設備及引線與地、與操作人員工安全距離，被試品的外殼是否可靠接地，要按安全規程中所規定的內容進行試驗。

3) 對於大電容量設備應緩慢升壓，防止被試品的充電電流燒壞微安表。必要時應分級加壓，分別讀取各級電壓下微安表的穩定讀數。

4 試驗過程，應密切監視被試品、試驗裝置、微安表，一旦發生擊穿、閃爍等異常現象應立即降壓，切斷電源，並查明原因，詳細記錄。

5)試驗完畢，降壓，切斷電源後應將被試品及試驗裝置本身充分放電。
