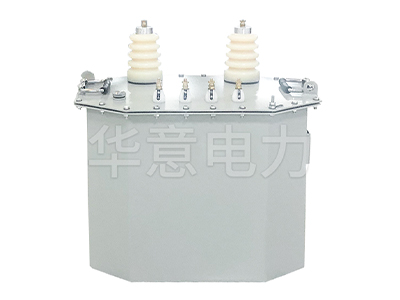

全絕緣試驗變壓器的原理主要是通過電磁感應實現電壓的升高，同時利用絕緣材料和工藝保證高電壓下的絕緣性能。全絕緣試驗變壓器是一種專門用於電力係統高壓試驗的設備，其主要功能是對各種電氣設備、電器元件和絕緣材料進行高電壓絕緣強度試驗。這種變壓器的設計和製造要求高度的絕緣性能，以確保在測試過程中能夠安全運行並準確測量被測設備的絕緣水平。

下麵將詳細解釋其工作原理：

1. 電磁感應原理

· 基本概念：全絕緣試驗變壓器的工作原理基於電磁感應。當交流電源輸入到初級繞組時，在鐵芯中產生變化的磁通，進而在次級繞組中感應出相應電壓。

· 電壓變換：根據初級繞組和次級繞組的匝數比，可以在次級繞組上獲得與初級輸入電壓成比例的更高電壓。這是通過電磁感應實現的，即工頻電源經自耦調壓器調節後輸入至初級繞組，再在次級繞組中獲得高電壓。

2. 絕緣材料和工藝

· 絕緣材料：全絕緣試驗變壓器通常采用高性能的絕緣材料，如聚酯漆包線和高耐壓值的絕緣材料繞製線圈。外殼內可能充入SF6氣體，這種氣體具有優良的絕緣性能和滅弧能力。

· 工藝質量：變壓器的絕緣性能主要與絕緣材料和工藝質量有關。優質冷軋取向矽鋼片疊成的鐵芯及緊密繞製的高壓線圈確保了設備的高可靠性和安全性。

3. 結構設計

· 鐵芯繞組：全絕緣試驗變壓器的鐵芯為多級圓柱框形，采用優質冷軋取向矽鋼片疊製而成。高壓線圈為圓筒多層塔式結構，確保了高效的電壓輸出和良好的絕緣性能。

· 絕緣筒設計：特製的高強度絕緣筒上直接連續繞製高壓塔式線圈，外殼適形尺寸，內充入SF6氣體，提高了絕緣強度。

4. 高電壓獲取

· 交流高壓：通過自耦調壓器將工頻電源的電壓調節後輸入到初級繞組，根據電磁感應原理，在次級繞組獲得高電壓。此高電壓可以用於交流耐壓試驗。

· 直流高壓：經過高壓矽堆整流和電容濾波，可以將交流高壓轉換為直流高壓，幅值為工頻高壓有效值的1.4倍。這使得同一設備既可以進行交流高壓試驗，也可以進行直流高壓試驗。

5. 技術指標

· 額定參數：不同型號的全絕緣試驗變壓器具有不同的額定容量和輸出電壓，可以根據實際需求選擇適合的設備。

· 誤差阻抗：為了保證測試的準確性，這類變壓器的變比誤差≤±1.5%，阻抗電壓<10%，確保在高電壓條件下的穩定運行。

綜上所述，全絕緣試驗變壓器通過巧妙的結構設計和先進的絕緣材料，實現了在高電壓條件下的精確測量和安全操作。它在電力係統的預防性試驗和維護中發揮著至關重要的作用，確保了電力設備的可靠運行。
