正確使用三相回路電阻測試儀的步驟如下：

一、安全準備

斷電操作：確保被測設備（如斷路器、開關櫃）已完全斷電，並掛上“禁止合閘”警示牌。

使用驗電器確認設備無殘餘電壓。

個人防護：佩戴絕緣手套、護目鏡，穿防靜電工作服。確保工作區域幹燥，避免潮濕環境操作。

二、設備連接

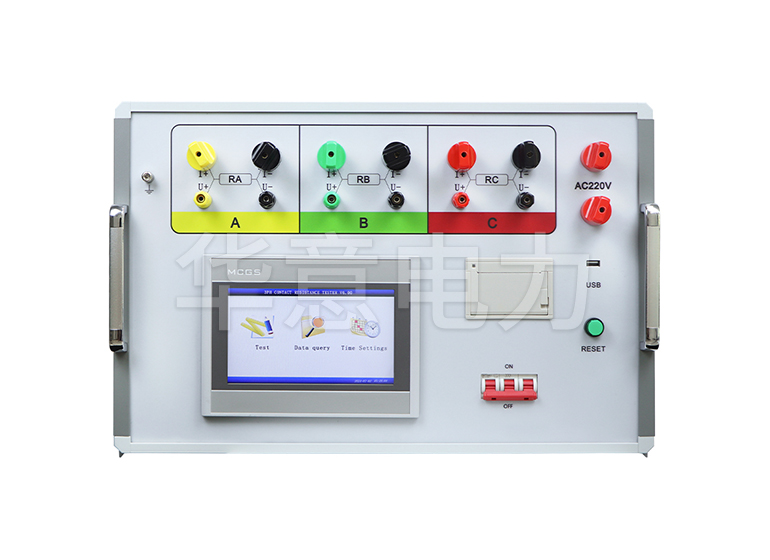

接線方法（四線製）：電流端子（C1、C2）：連接至被測回路的兩端，用於施加測試電流。電壓端子（P1、P2）：緊貼被測點內側，用於測量電壓降，減少接觸電阻影響。三相設備連接：依次連接A、B、C三相，或根據設備要求選擇分相/同步測量模式。

接線要點：確保測試夾鉗與導體接觸良好，去除氧化層（可用砂紙打磨接觸點）。避免測試線纏繞或靠近強磁場源，以防幹擾。

三、參數設置

測試電流選擇：根據設備規格選擇電流（通常為100A、200A或更高），參考標準：斷路器：按額定電流的20%~100%設定（如100A斷路器選20-100A）。高壓開關：常用100A DC。大電流測試可提高精度，但需確保設備耐受能力。

測試模式：單相模式：逐相測量，適用於分體檢修。三相自動模式：同時測量三相，效率更高（需設備支持）。

四、執行測試

啟動測試：按下“開始”鍵，設備自動輸出電流並測量電壓。保持測試線穩定，避免晃動導致數據波動。

數據讀取：屏幕顯示各相電阻值（單位μΩ或mΩ）。記錄三相數據，如：A相 25μΩ、B相 28μΩ、C相 30μΩ。

數據跳變：檢查接線是否鬆動，重新夾緊測試點。

五、結果分析

斷路器：≤製造商標稱值的120%（如標稱20μΩ，實測≤24μΩ）。

開關櫃：三相差值≤20%（如A相25μΩ，B、C相應在20-30μΩ內）。

不合格處理：清潔觸頭：使用無水乙醇擦拭接觸麵。緊固螺栓：按扭矩要求擰緊連接部件。更換部件：如電阻值持續偏高，可能存在觸頭老化，需更換。

六、後續操作

斷開連接：先關閉測試儀，再拆除測試線，順序為：電壓線→電流線。恢複設備原有接線，移除警示標誌。數據存檔：

七、設備維護

定期校準：每6個月或使用500次後，送專業機構校準。

日常校驗：使用標準電阻（如50μΩ）驗證精度。

保養要點：測試線收納時避免彎折，存放於防潮箱內。清潔機身時用幹布擦拭，禁用腐蝕性溶劑。

注意事項：

環境溫度：理想範圍-10℃~40℃，極端溫度可能導致誤差。電磁幹擾：遠離變頻器、電焊機等強幹擾源。電池管理：長時間不用時取出電池，防止漏液腐蝕。

通過以上步驟，可確保三相回路電阻測試儀的安全、精準使用，有效評估電力設備的連接狀態。
