介損絕緣試驗可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等，在電工製造、電氣設備安裝、交接和預防性試驗中都廣泛應用。
全自動抗幹擾異頻介損測試儀采用變頻電源技術，利用單片機和電子技術進行自動頻率變換、模/數轉換和數據運算，達到抗幹擾能力強、測試速度快、精度高、操作簡便的功能。
變頻電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供最高10kV的電壓；自動濾除50Hz幹擾，適用於變電站等電磁幹擾大的現場測試。
1.2 全自動抗幹擾異頻介損測試儀性能特點
1. 具備CVT的自激法測試，一次接線，同時測量C1、C2的電容和tgδ。
2. 具有外施電壓和外加CN的測量功能。
3. 儀器測量準確度高，可滿足油介損測量要求，因此隻需配備標準油杯，和專用測試線即可實現油介損測量。
4. 采用變頻技術來消除現場50Hz工頻幹擾，即使在強電磁幹擾的環境下也能測得可靠的數據。
5. 接地保護功能，當儀器不接地線或接地不良時，儀器不進入正常程序，不輸出高壓。
6. 過流保護功能，在試品短路或擊穿時儀器不受損壞。
7. 內附標準電容和高壓電源，便於現場測試，減少現場接線。
8. 儀器采用大屏幕液晶顯示器，測試過程通過漢字菜單提示既直觀又便於操作。
1.3 全自動抗幹擾異頻介損測試儀技術指標
1. 測量範圍：電容值：4 ～ 60000 pF;介損值：0 ～ 100%
2. 最大誤差：電容精度：±（1.0%×讀數±1 pF）;介損精度：±（1.0%×讀數±0.04%）
3. 分辨率：電容分辨率：最小可分辨0.001 pF;介損分辨率：最小可分辨0.001%
4. 高壓輸出：電壓0.5～10 kV ,45Hz和55Hz，電流 ≤200mA
5. 低壓輸出：輸出電壓3～50V ,輸出電流3 ～ 30A
6. 供電電源：AC 220V ±10%，50Hz或發電機供電
7. 工作環境：環境溫度：0 ～ 40℃；環境濕度：≤ 90%RH，不結露
8. 外形尺寸：465×350×360(mm)
9. 重 量：27.6 kg
1.4 全自動抗幹擾異頻介損測試儀介紹

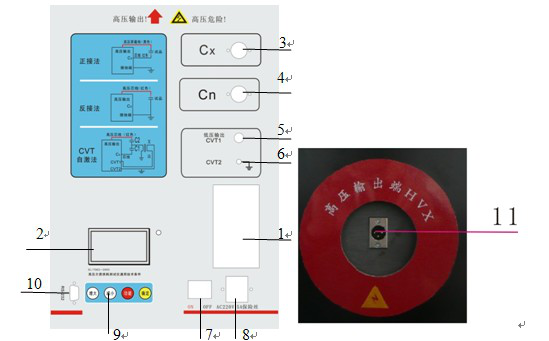

圖1 儀器麵板和側麵
1、打印機：打印測量數據。
2、顯示器：128×64液晶顯示器，顯示菜單和各種提示信息及測量結果。
3、CX插座：是試品信號的測量輸入端，正接線時由專用低壓電纜連接，此電纜單層屏蔽帶特製鱷魚夾，接試品低端。反接線時此端空置。
4、CN插座：是外標準電容信號的測量輸入端，使用內標準時此端空置。
5、CVT端：測量CVT的專用端子，自激法電流輸出端。
6、接地樁：實驗時，必須通過接地線接地。
7、電源開關：整機電源的開啟和關閉。
8、電源座：供電電源輸入口，交流220V±10%，50Hz，帶保險倉。
9、按鍵區：“增大”、“減小”、“功能”、“確定”
10、升級調試接口。
11、HV插座：高壓引出端子，由高壓電纜連接，接試品高壓端。輸出10kV高壓。
1.5 測量原理
1、儀器結構

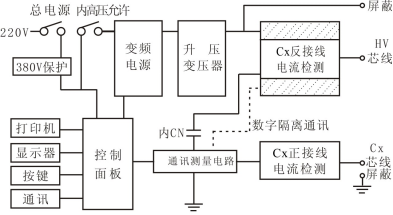

圖2 儀器結構圖
測量電路：傅立葉變換、複數運算等全部計算和量程切換、變頻電源控製等。
控製麵板：打印機、鍵盤、顯示和通訊中轉。
變頻電源：采用SPWM開關電路產生大功率正弦波穩壓輸出。
升壓變壓器：將變頻電源輸出升壓到測量電壓，最大無功輸出2KVA/1分鍾。
標準電容器：內Cn，測量基準。
CN電流檢測：用於檢測內標準電容器電流，10μA～1A。輸入電阻＜2Ω。
Cx正接線電流檢測：隻用於正接線測量，10μA～1A。輸入電阻＜2Ω。
Cx反接線電流檢測：隻用於反接線測量，10μA～1A。輸入電阻＜2Ω。
反接線數字隔離通訊：采用精密MPPM數字調製解調器，將反接線電流信號送到低壓側。隔離電壓20kV。
2、工作原理
啟動測量後高壓設定值送到變頻電源，變頻電源用PID算法將輸出緩速調整到設定值，測量電路將實測高壓送到變頻電源，微調低壓，實現準確高壓輸出。根據正/反接線設置，測量電路根據試驗電流自動選擇輸入並切換量程，測量電路采用傅立葉變換濾掉幹擾，分離出信號基波，對標準電流和試品電流進行矢量運算，幅值計算電容量，角差計算tgδ。反複進行多次測量，經過排序選擇一個中間結果。測量結束，測量電路發出降壓指令變頻電源緩速降壓到0V。

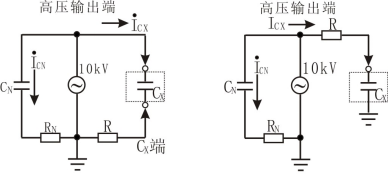

按被測試品是否接地分兩種測量方式，即正接線測量方式和反接線測量方式。兩種測量方式的原理如圖3所示：
a 正接線測量 b反接線測量
圖3 測量原理圖
在高壓電源的10kV側，高壓分兩路，一路給機內標準電容CN，此電容介損非常小，可以認為介損為零，即為純容性電流，此電流ICN 可做為容性電流基準。在Cx試品一側，試品電流Icx通過采樣電阻R采入機內，此Icx可分解成水平分量和垂直分量見圖二所示，通過計算水平分量與垂直分量的比值即可得到tgδ值。
在圖3（a）中Cx為非接地試品，試品電流Icx從試品末端進入采樣電阻R，得到全電流值，在圖3（b）中Cx為接地試品，機內Cx端直接接地，電流Icx從試品高壓端到機內采樣電阻取得全電流值。

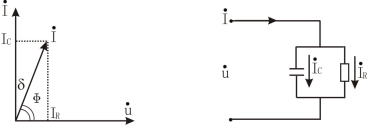

a 電流矢量法 b 試品等效電路
圖4 試品等效電路
