        HGQL-H 電流互感器現場測試儀參數報價|丝瓜视频色版安卓電力廠家直銷

        發布時間:2016-03-30 09:00:00 瀏覽次數:4566

        發電廠與變電站的高壓電能計量裝置,以及大量用戶的電能計量裝置,關係到發電、送電、供電及用戶多方的利益。為保證計量準確,必須按照SD109《電能計量裝置檢驗規程》和DL/T448-2000《電能計量裝置技術管理規程》進行檢驗。

        電流互感器誤差測試儀是以高端測試技術,大規模電子線路設計以及符合國家相關規程研製出來的。它解決了現場檢定電流互感器、電壓互感器工作強度大、操作繁瑣問題,同時該產品性能可靠、功能強大。

        1.2 HGQL-H 電流互感器現場測試儀主要特性

        1. 本產品同時具有遞推法測量電流互感器誤差、電位差法測量電壓互感器誤差功能於一身,方便現場開展計量裝置現場檢定工作。

        2. 現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控製箱以及大電流導線,使用極為簡單的測試接線和操作實現電流互感器的檢定,極大的降低了工作強度和提高了工作效率,方便現場開展互感器現場檢定工作。

        3. 本產品內部具有相當於被測電流互感器同變比的標準電壓互感器,其準確度可以達到0.05級,準確的測量出被測電流互感器的變比和空載誤差。然後結合阻抗與導納的測試結果推算出互感器的誤差。

        4. 采用接近工頻的異頻功率電源測試,防止現場工頻電磁輻射和串聯幹擾。

        5. 測量範圍寬,可以至5A/5A~25000A/5A或25A/1A~5000A/1A。

        6. 具有電流互感器變比、二次繞組內阻測試功能。

        7. 采用640×480高分辨率大屏幕液晶顯示,具有人性化的界麵及操作設計,使用觸摸屏輔助操作,使操作變的更加方便、快捷。

        8. 采用精準的軟件算法,測量數據的準確性進一步提高。

        9. 具有智能判斷外接線狀況,提示接線錯誤、變比、極性錯誤等。

        10.自動對測試數據進行化整,並判斷是否超差,超差數據使用反黑顯示,對互感器的數據特性直觀明了。

        11. 直接出具現場檢定結論,合格或不合格。

        12. 大規模存貯器可存儲現場測試數據多達1000條。帶有打印機,可以現場打印測試數據。

        13. 采用工程塑料模具機箱防震、防壓,保障現場操作人員的安全和設備安全。

        1.3 HGQL-H 電流互感器現場測試儀技術指標

        1.電流互感器誤差測量部分

        ①整機準確度:被測電流互感器誤差限值的1/3

        ②測試範圍:5A/5A~25000A/5A或25A/1A~5000A/1A

        二次電流為5A的互感器額定一次電流範圍


        5

        7.5

        10

        15

        20

        25

        30

        40


        50

        60

        75

        100

        150

        200

        250

        300


        400

        500

        600

        750

        800

        1000

        1200

        1250


        1500

        2000

        2500

        3000

        4000

        5000

        6000

        7500


        10000

        12500

        15000

        20000

        25000





        二次電流為1A的互感器額定一次電流範圍

        25

        30

        40

        50

        60

        75

        100

        150

        200

        250

        300

        400

        500

        600

        750

        800

        1000

        1200

        1250

        1500

        2000

        2500

        3000

        4000

        5000








        注:二次電流為1A的電流互感器,通過等安匝測量方法變比可至25000A/1A。

        其它末在表中出現的電流互感器變比的測試方法如下:

        使用等安匝法測試電流互感器,例如:需測試8000A/5A的互感器,請您將儀器配套的測試線將被測電流互感器穿心兩匝,然後儀器中電流互感器測試界麵中的一次電流輸為4000即可。此種測試方法不影響互感器測試數據的有效性。

        同理其它變比使用以下處理方法:

        額定一次(A)

        穿心匝數

        儀器一次電流(A)

        80

        2

        40

        120

        2

        60

        8000

        2

        4000

        12000

        2

        6000

        ③被測電流互感器工作範圍: 1%~120%

        ④二次負荷:2.5VA~300VA 、COSφ=0.1~1.0

        ⑤被檢電流互感器準確度範圍:1.0、0.5、0.5S、0.2及0.2S

        ⑥電阻、導納測量誤差≤5.0%

                測量範圍: R:0.00Ω~20.0Ω

                      Y:0.000mS~100.0mS

        2. 電壓互感器校驗儀部分

        ①基本誤差:

          同相分量: DX=±(X×2%+Y×2%±2個字)

        DY=±(X×2%+Y×2%±5個字)

        “X”、“Y”——儀器的顯示值

        “5個字”——儀器的量化誤差

            百分表: 1級 。

           測量範圍:  f:  0.0000%~200.0%

                  δ: 0.000mS~999.9mS

        ②額定工作電壓:100/3V、100/√3V、100V

        ③被測電壓互感器工作範圍: 20%~120%

        3.儀器消耗功率:20VA

        4.儀器準確度等級:0.05S級

        5.最大外形尺寸L′W′H:46′35′13.5(cm)

        6.重量:10kg

        1.4 麵板說明

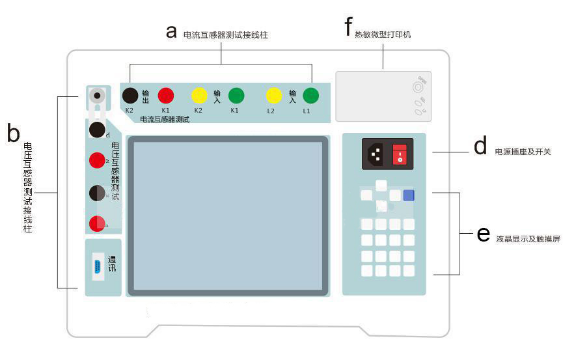

              1. 麵板簡介,如圖





        a.電流互感器測試接線柱:

        有K1、K2(輸出),K1、K2(輸入),L1、L2(輸入)接線端子。

        b.電壓互感器測試接線柱:有a、x、k、d及接線端子。

        c.操作鍵盤。

        d.電源插座及開關(注:電源插座中請使用2A保險絲)。

        e.液晶顯示及觸摸屏。

        f.熱敏微型打印機

        (注:請使用熱敏紙打印,熱敏紙規格:紙寬57.5±0.5mm,內裝直徑小於40mm,外裝直徑小於80mm)。
